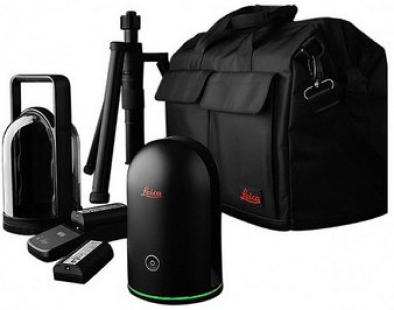

Наземный лазерный сканер Leica BLK360

Leica BLK360 захватывает окружающий мир в виде полноцветных панорамных изображений, наложенных на облако точек высокой точности. BLK360 является самым компактным и легким лазерным сканером в своем классе, обладающим простым и интуитивно понятным управлением - достаточно нажать всего одну кнопку. Теперь каждый пользователь с планшетом iPad может создавать высокоразрешенные 3D-панорамные изображения окружающей среды.

В сочетании с мобильным приложением Leica Cyclone FIELD 360 сканер BLK360 может передавать поток данных с изображениями и облаком точек на iPad либо отправлять готовые проектные данные в Cyclone REGISTER 360 или Cyclone REGISTER 360 (версия BLK) по Wi-Fi. Оба программных решения предлагают автоматизированные рабочие процессы, которые вместе с BLK360 позволяют производить захват реальности даже без специальных геодезических навыков. Пользователи смогут просто и эффективно работать с облаком точек в средах Leica Geosystems и Autodesk благодаря отлаженному экспорту в форматах LGS и RCP, сосредоточив усилия на конечном результате вместо рутинной обработки данных.

Особенности и функции Leica BLK360:

1. Панорама 360°

Когда начинается сканирование, три 5-мегапиксельные камеры выполняют фотографирование для захвата фрагмента полного купольного изображения. Затем BLK360 поворачивается на ~ 33° и три камеры фиксируют следующий фрагмент. Эти изображения сшиваются вместе, образуя панораму, 360° по горизонтали x 300° по вертикали. Это первый шаг в процессе сканирования он занимает около 30 секунд, оператор может наблюдать и контролировать эту процедуру непосредственно в программе Recap Mobile Professional.

2. Точность

Лазерный сканер рассчитывает трехмерные координаты XYZ, используя 3 измерения - горизонтальный угол, вертикальный угол и наклонное расстояние от центра сканера до измеряемой точки. Это называется «полярным» измерением. Добавьте немного тригонометрии и вы быстро придете к XYZ или декартовым координатам. Проще говоря, 3D точность лазерного сканера зависит от точности полярных измерений. BLK360 имеет точность 3D-точек 6 мм при 10 м и приблизительно 8 мм при 20 м. Это делает BLK360 идеальным измерительным инструментом, особенно если учесть, что вы можете собирать до 360 000 измерений в секунду и снимки Full HDR одним нажатием кнопки.

3. Батарея

BLK360 оснащен съемной и перезаряжаемой литий-ионной батареей, рассчитанной на 40+ полных сканирований (снимки, лазерное сканирование).

4. Светодиодный индикатор

• зеленый = готов;
• мигающий зеленый = подготовка;
• желтый = занят;
• красный = не готов.

5. Разрешение

Leica BLK360 может быть настроен на измерение большего или меньшего количества точек в зависимости от поставленной задачи. Представьте, что сканер выполняет измерение по сетке, которая расположена на стене в 10 м.
В сканере можно установить три уровня измерения:

• низкий = 1 измерение каждые 20 мм по горизонтали и вертикали;
• средний = 1 измерение каждые 10 мм по горизонтали и вертикали;
• высокий = 1 измерение каждые 5 мм по горизонтали и вертикали.

В режиме высокоточных измерений можно получить облако размером от 50 до 80 миллионов точек за 3 минуты, размером более 1 ГБ.

6. Габариты сканера

Несмотря на прочный алюминиевый корпус, BLK360 весит менее 1 кг. Сканируйте где угодно и когда угодно с этим компактным и легким лазерным сканером, который помещается в наплечную сумку.

Технические характеристики:

Основные характеристики	Тип сканера	Трехмерный сканер со встроенными фотокамерами
	Интерфейс	Внешнее управление
	Управление	Смартфоны или планшеты Android и iOS
	Хранение данных	Встроенный диск 100 станций
	Камера	15 Мп
Возможности 3D-сканирования	Применение	Наземный 3D-сканер
	Скорость сканирования	360000
	Класс лазера	1 класс
	Максимальная дальность	60 м
	Минимальная дальность	0,6 м
	Размер лазерного пятна	2.25 мм
	Поле зрения	360°/300°
	Точность 3D-модели	4 мм на 10 м
	Угловая точность	40 "
	Точность дальномера	4 мм
Возможности визуализации	Встроенная камера	Есть
	Камеры	15 Мп
	Полная панорама	150 Мп
	Внешняя камера	Нет
	HDR	Есть
	IR камера	Опция
	Скорость съемки	3 мин
Производительность системы	Тип компенсатора	Нет
Управление и запись данных	Выбор области сканирования	По видеоизображению
	Хранение данных	Встроенный диск 100 станций
	Передача данных	WLAN
	Дисплей	Нет
Питание	Тип	Встроенный аккумулятор
	Тип батареи	Li-Ion
	Время работы	40 станций
Окружающая среда	Рабочая температура	от +5°C
	Температура хранения	от –25°C до + 70°C
	Защищенность	IP54
Размеры и вес сканера	Размеры сканера	165 x 100 x 100 мм
	Вес сканера без аккумулятора	1 кг
