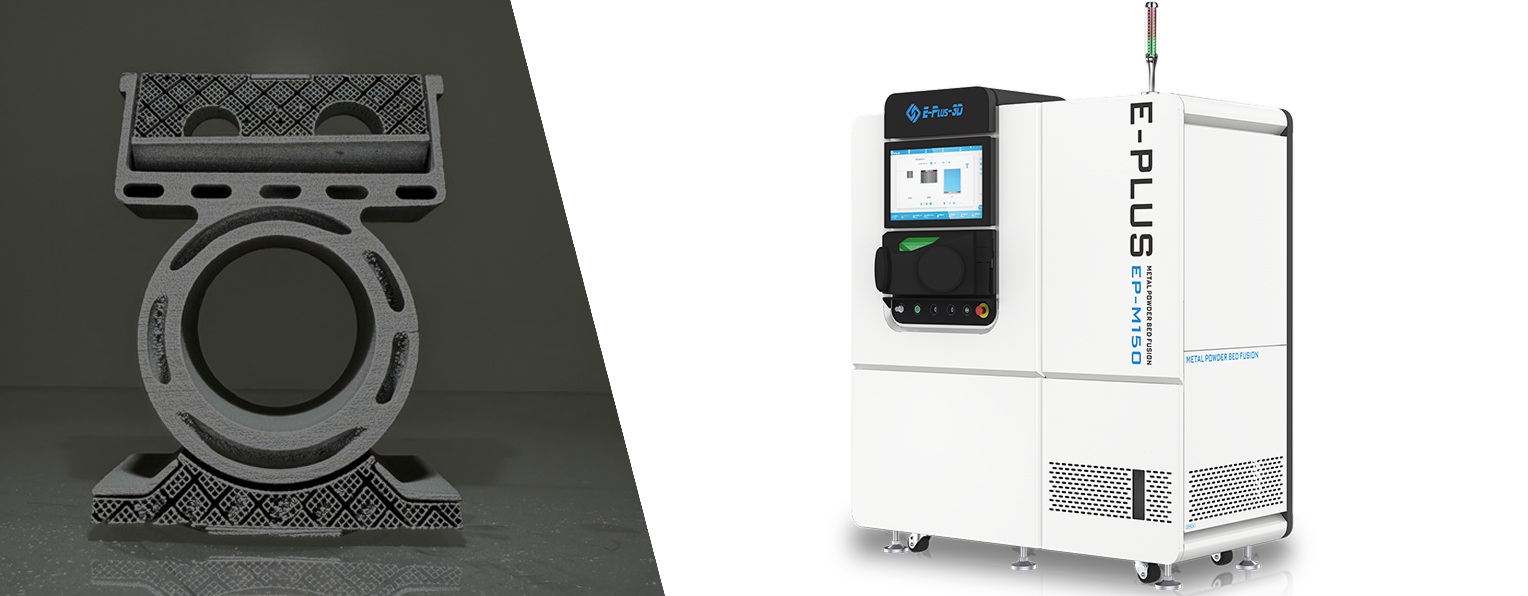

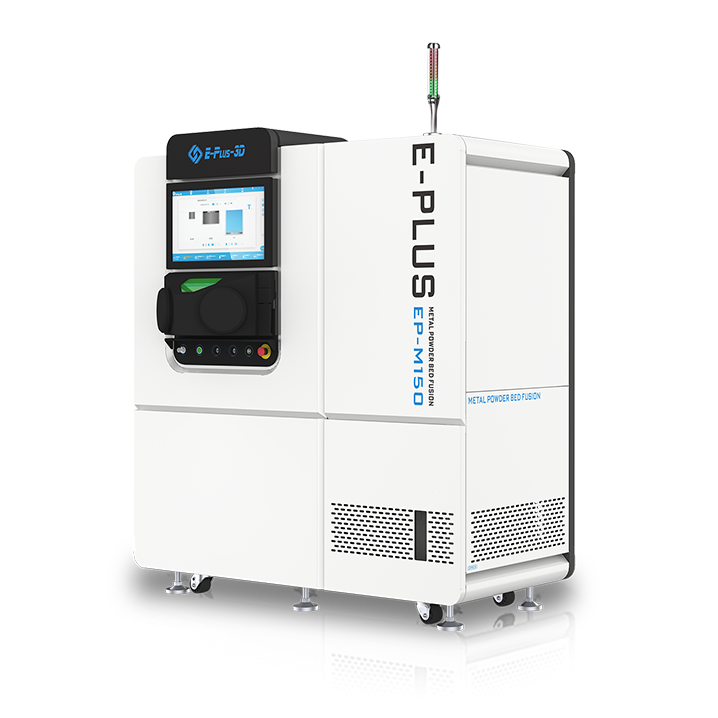

3D принтер Eplus3D EP-M150

• Высокая точность и качество 3D-печати: Небольшой размер лазерного пятна 40-60 мкм и интеллектуальный метод наплавки металлического порошка тонкими слоями (0,02 мм - 0,1 мм) обеспечивает высокую детализацию изделий. Кроме того, высокого качества 3D-печати удается достичь за счет уникального способа сканирования и контроля уровня кислорода в рабочей камере.
• Низкая стоимость эксплуатации: Улучшенная система подачи и фильтрации металлического порошка обеспечивает минимальный расход материала. Из одного кг порошка можно напечатать до 500 коронок.

Высокая эффективность

В зависимости от производственных задач принтер комплектуется одной или двумя лазерными системами суммарной мощностью до 1 кВт (при установке лазеров 500 Вт). Интеграция двухлазерной конфигурации в сочетании со специальными высокопроизводительными режимами сплавления, позволяющими увеличивать толщину слоя без потери качества и обеспечивает значительный рост производительности оборудования по сравнению с однолазерными аналогами.

Оптическая система

Оптическая система принтера EP-M150 является прецизионным комплексом, в состав которого входят волоконный лазерный источник, коллиматор луча, двухосевой гальванометрический сканатор, F-theta линза, оптоволоконный кабель и защитное сменное стекло. Для обеспечения максимальной стабильности траектории и мощности излучения Eplus3D использует компоненты от ведущих мировых производителей.

• Источник лазерного излучения (IPG Photonics): В качестве базового излучателя применяется высокопроизводительный волоконный лазер мощностью 200 Вт и 500 Вт (в конфигурациях с одним или двумя лазерами). Он характеризуется высоким КПД, пиковой удельной мощностью, минимальным сопутствующим тепловыделением и гарантирует высокую однородность луча во всех точках платформы построения.

• Оптический коллиматор и оптоволокно (QBH / IPG): Высокочистый волоконный кабель доставляет излучение к коллиматору, который преобразует расходящийся световой поток в строго параллельный пучок с заданным размером пятна фокусировки.

• Гальванометрический сканатор (Scanlab): Высокоскоростное позиционирование луча (до 8 м/с) реализуется с помощью цифрового двухосевого гальванометра (сканирующей головки). Сканатор состоит из двух прецизионных зеркальных элементов (X и Y) с ортогональным расположением. Каждое зеркало приводится в движение высокочастотным отклоняющим двигателем (сервоприводом с обратной связью). Луч последовательно отражается от зеркала X на зеркало Y, меняя координату по командам от контроллера принтера.

• F-theta линза и защитная оптика (Sill Optics / II-VI): Отраженный сканатором луч проходит через специализированный объектив F-theta. Линза устраняет геометрические искажения и обеспечивает плоскостное фокусирование луча в мелкодисперсное пятно постоянного диаметра (70 мкм) по всей рабочей зоне. Для защиты дорогостоящей оптики от сварочного дыма и брызг металла под объективом установлено кварцевое сменное защитное стекло с просветляющим покрытием.

Система управления

3D-принтер EP-M150 оснащен распределенной системой управления под управлением 64-битной ОС Windows 10. Комплекс состоит из ПК верхнего уровня (подготовка и нарезка моделей с передачей файлов по Ethernet), управляющего промышленного компьютера, ПЛК и сенсорного HMI-интерфейса.

Через промышленную шину система объединяет и координирует работу ключевых узлов: лазера и гальванометра, приводов платформ, систем газовой циркуляции, климат-контроля, чиллера и подогрева платформы построения. ПЛК отвечает за автоматику: клапаны, механизмы укладки и датчики безопасности. Промышленный ПК также обрабатывает траектории сканирования и интегрирован с модулями онлайн-мониторинга (контроль порошкового слоя, ванны расплава, геометрии и мощности лазера). Фирменное ПО предоставляет пользователю инструменты для сквозного контроля процесса, мониторинга систем и архивации параметров качества.

Примеры печати
