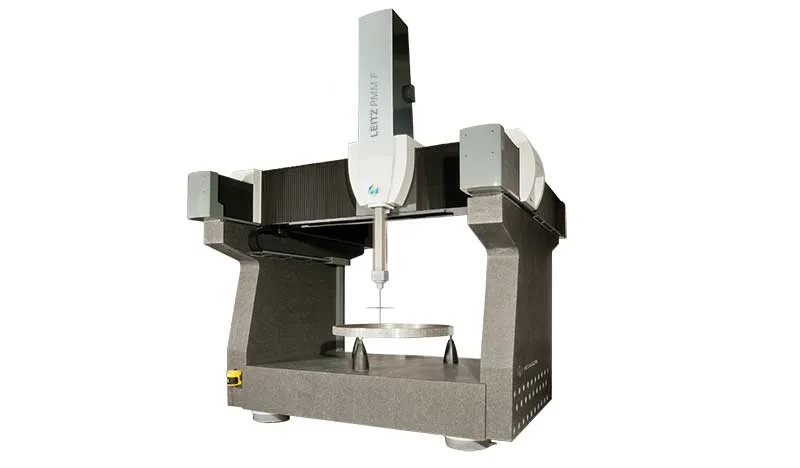

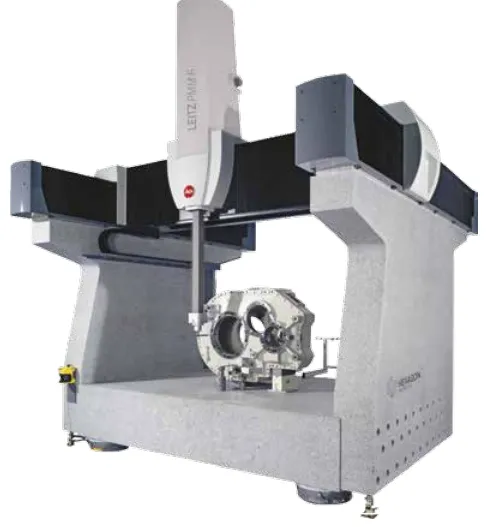

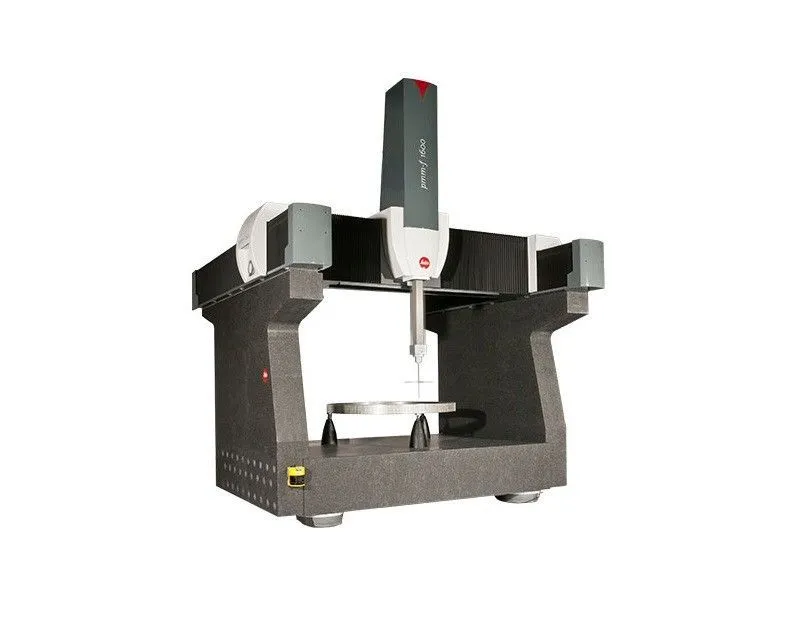

КИМ Hexagon Leitz PMM-F

Зона измерений до 9,6 м3

Система подавления вибраций

High-Speed-Scanning и работа с наконечниками до 800 мм

Применение высокопроизводительных измерительных головок модели Leitz LSP-S2 обеспечивает работу в режиме высокоскоростного сканирования (High-Speed-Scanning) и применение держателей измерительных наконечников длиной до 800 мм.

Машины для контроля обработки ЗК модели Leitz PMM- F обеспечивают ряд следующих преимуществ по сравнению с обычными узкоспециализированными приборами контроля точности ЗК:

Особенности и преимущества

• подвижный портальный робот с верхней соединительной балкой, имеющей минимизированную массу подвижной части;
• массивная U-образная рама, полностью изготовленная из гранита;
• керамический вертикальный суппорт по оси Z;
• сдвоенный привод шпинделя на шариковых винтах и сдвоенные шкалы по координатной оси X;
• зондовая измерительная система марки Leitz LSP-S2, пригодная для измерения с измерительными наконечниками длиной до 800 мм;
• встроенная активная пневматическая система подавления вибраций, не требуется применения фундаментов.

Измерительная головка LSP-S2

При использовании удлинительных горизонтальных держателей длиной до 800 мм применение высокоскоростной сканирующей измерительной головки LSP-S2 для непрерывных измерений обеспечивает возможность контроля геометрических особенностей в глубоких внутренних зонах обрабатываемой детали. С встроенной автоматической системы балансирного уравновешивания обеспечивается возможность применения измерительных наконечников в сборках весом до 1000 г.

Отклонения зонда измеряется с помощью линейных настраиваемых дифференциальных датчиков LVDT-типа. Головка LSP-S2 поддерживает все стандартные режимы зондовых измерений такие, как одноточечные измерения датчиком касания, сканирование с автоматической выверкой, а также непрерывное высокоскоростное сканирование для быстрого и точного измерения формы и профилей.

Подобно другим измерительным головкам фирмы Leitz, головка LSP-S2 обеспечивает одновременные и регулируемыми измерения датчиками касания по всем осям с обеспечением постоянного ортогонального положения зонда к поверхности. Это обеспечивает корректирующую компенсацию при любом отклонении головки с измерительным наконечником.

Технические данные КИМ

Диапазон рабочих температур – от 18°C до 22°C

Модель	Ход по X [мм]	Ход по Y [мм]	Ход по Z [мм]
30.20.10	3000	2000	1000
30.20.16	3000	2000	1600

Диапазон рабочих температур – от 18°C до 24°C

Модель	Ход по X [мм]	Ход по Y [мм]	Ход по Z [мм]
30.20.10	3000	2000	1000
30.20.16	3000	2000	1600

Контроль зубчатых колес (ЗК)

Цилиндрические шестерни
прямозубые, геликоидальные, шевронные, шлицевые (внутренние и наружные) ЗК;

• шестерни муфты (с внутренним и наружным зацеплением);
• зубчатые сегменты (минимальное число зубьев - 1) зубчатые рейки (кремальеры).

Конические шестерни

• прямозубые конические ЗК, ЗК со спиральными зубьями, гипоидные, плоские конические ЗК.

Доступные станочные интерфейсы:

• Gleason GAGE 4/WIN; Klingelnberg KIMOS; для контроля конических зубчатых звеньев разработки университета Ахен, Depo

Зубострогальные инструменты

• червячные фрезы, протяжные станки, зуборезный долбяк, шеверы, профильные фрезы

Стандарты метрологической экспертизы

• DIN, ISO, AGMA, ANSI, JIS, CNOMO, CAT

Системы марки Leitz PMM-F для контроля ЗК- применимыеспецификации	PMM-F 30.20.10	PMM-F 30.20.16
Диапазон модулей ЗК [мм]	0,5 - 100	0,5 - 100
Макс. диаметр ЗК - прямозубые[мм]	1950	1950
Макс. диаметр ЗК - косозубые* [мм]	1600	1600
Макс. длина вала [мм]	3000	3000

*максимальный диаметр ЗК в зависимости от диапазона модулей и типа держателя зонда
