3DVision участвует в выставке Металлургия.Литмаш!

«Металлургия. Литмаш’2026» — важное событие для специалистов металлургии, металлообработки, машиностроения, энергетики, нефтегазовой промышленности и строительства. Выставка станет площадкой для обмена опытом и знакомства с передовыми решениями отрасли.

Наша команда впервые участвует в этом масштабном мероприятии и подготовила для вас интересную экспозицию. Мы покажем, как современные технологии помогают совершенствовать литейное производство.

На нашем стенде будут представлены образцы изделий из песка, изготовленные по технологии Binder Jetting — печати с использованием связующего вещества. Этот способ широко применяется в литейной промышленности для производства песчано-полимерных форм и отличается высокой точностью, позволяя создавать даже самые сложные геометрии будущих отливок.

Принцип работы следующий: 3Д принтер послойно наносит связующее вещество на тонкий слой песка. Так формируется прочная форма для литья. По сравнению с традиционными методами технология печати с использованием связующего вещества обладает рядом преимуществ:

— Значительно сокращается время подготовки — сложные формы производятся за несколько часов вместо нескольких дней;

— Обеспечивается высокая точность геометрии, что уменьшает объем последующей обработки отливок;

— Можно оперативно вносить изменения в конструкцию формы на этапе проектирования без существенных затрат;

— Снижается количество отходов благодаря точному дозированию связующего и рациональному использованию песка.

Все представленные образцы изготовлены на 3Д принтерах компании Kocel — крупнейшего производителя оборудования для песчаной печати. Команда 3DVision является официальным дистрибьютором этого бренда. Мы готовы продемонстрировать возможности оборудования и проконсультировать по вопросам его внедрения на вашем производстве.

Также вы сможете увидеть образцы изделий, созданных по технологии LPBF (лазерное плавление металлического порошка). Этот метод широко используется в литейной промышленности.

Ключевые направления использования 3Д печати металлом:

• Производство литейных стержней и форм сложной геометрии с внутренними каналами. Такие изделия необходимы для отливки деталей двигателей и турбин.

• Изготовление оснастки — пресс-форм, кокилей и других инструментов. Точная печать снижает время на доработку и повышает качество готовых отливок.

• Создание прототипов и мастер-моделей. Это ускоряет разработку новых изделий и позволяет оперативно отработать технологию литья до запуска серийного производства.

• Ремонт и восстановление оснастки. Локальное наращивание материала на изношенных участках продлевает срок службы форм и снижает расходы на их замену.

• Оптимизация конструкции изделий. LPBF позволяет изготавливать облегчённые детали с внутренними решётчатыми структурами для последующего внедрения в массовое производство.

Помимо вышеперечисленного вы увидите восковые детали, созданные с помощью технологии многоструйной печати (MJP). Эти изделия широко применяются в литейной промышленности, особенно в процессе точного литья по выплавляемым моделям. Такой метод позволяет производить сложные и высокоточные детали.

Контроль геометрии играет ключевую роль в литейном производстве. Точные измерения позволяют своевременно обнаруживать отклонения, снижать процент брака и обеспечивать соответствие продукции установленным стандартам. На выставке команда 3DVision представит оптические координатно-измерительные системы ScanLine — российского производителя, предлагающего современные решения для контроля качества литейных изделий.

Стационарный 3Д сканер StaticScan Q12 обеспечивает высокоточные измерения средних и мелких деталей.

Точность сканера достигает 4 микрон (при использовании диапазона 100 мм), что позволяет фиксировать даже незначительные отклонения от заданных параметров. Модель отличается высокой скоростью сканирования — до 12 млн точек в секунду, способна работать с объектами сложной геометрии. Интеграция сканера с роботизированными комплексами существенно расширяет возможности применения технологии. Такой подход позволяет разрабатывать индивидуальные решения и создавать полностью автоматизированные системы, которые точно соответствуют требованиям пользователя.

В литейной промышленности StaticScan Q12 применяют для контроля геометрии литейных форм и стержней, проверки соответствия отливок чертежам, реверс‑инжиниринга изношенных деталей и создания цифровых архивов эталонных изделий. Недавно мы выпустили подробный обзор этого сканера — его можно почитать в нашем блоге.

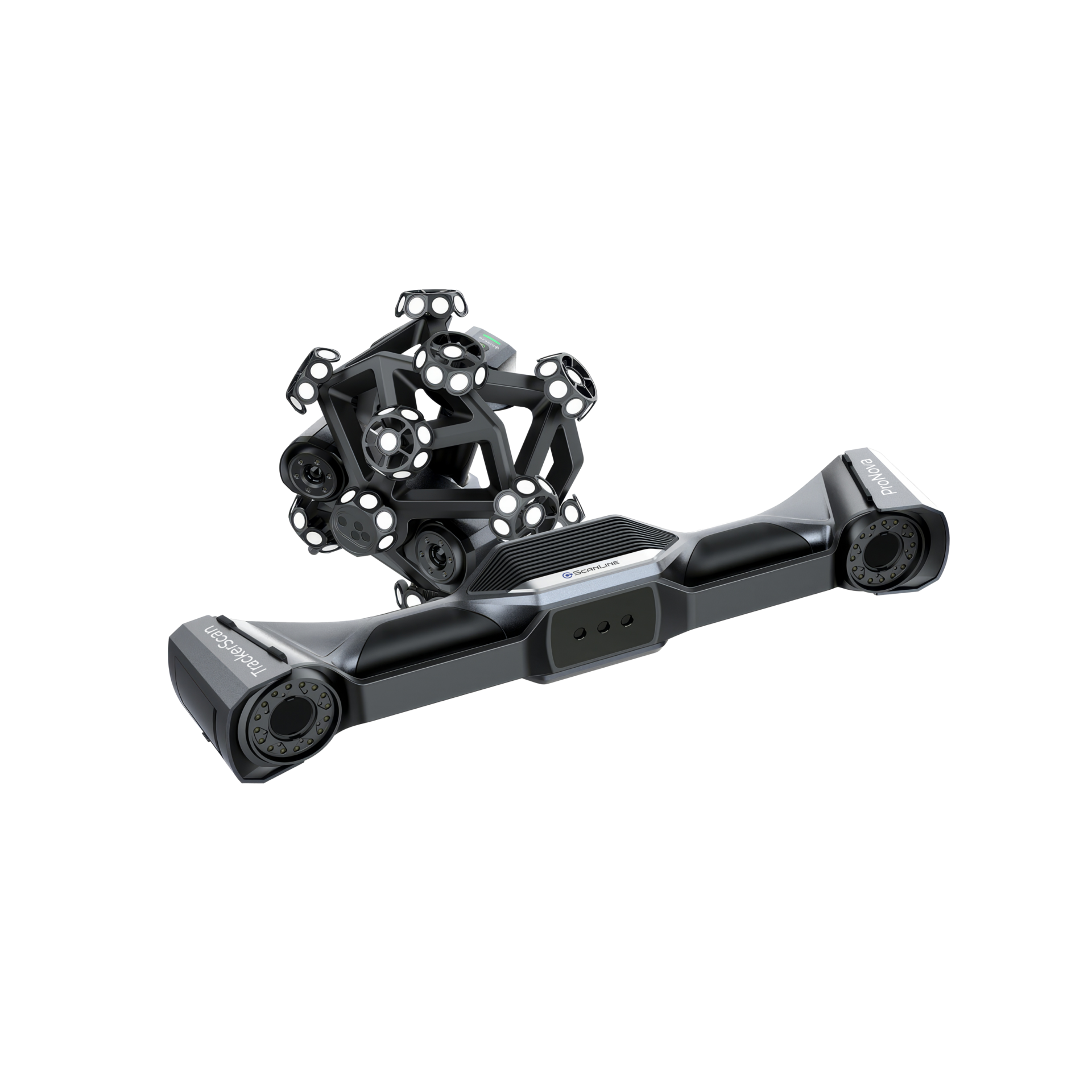

Трекерная система TrackerScan ProNova сочетает оптический трекер и ручной лазерный сканер,что даёт возможность работать с крупногабаритными объектами. Объёмная точность измерений составляем 0,051 мм (12 м3). Система поддерживает динамическое отслеживание: можно перемещать трекер или объект во время сканирования без потери данных.

Система TrackerScan ProNova использует видеофотограмметрию, что исключает необходимость применения кодированных меток. Встроенная фотограмметрическая технология с калибровочным стержнем позволяет проверять маркеры в реальном времени с помощью видеозахвата. Такой подход обеспечивает стабильную пространственную точность и облегчает настройку, что делает процесс сканирования крупных объектов более эффективным.

TrackerScan ProNova оснащён тремя режимами работы: 50 перекрёстных лазерных линий, 7 параллельных линий и одиночная линия для сканирования отверстий. Устройство оборудовано двумя промышленными камерами по 5 мегапикселей, что обеспечивает стабильную работу при любом уровне освещённости. Для контактных измерений используется беспроводной щуп.

В литейном производстве TrackerScan ProNova применяется для контроля крупногабаритных форм и оснастки, а также для инспекции сложных отливок, включая труднодоступные участки. Система позволяет быстро создавать 3Д модели и сравнивать их с CAD-данными.

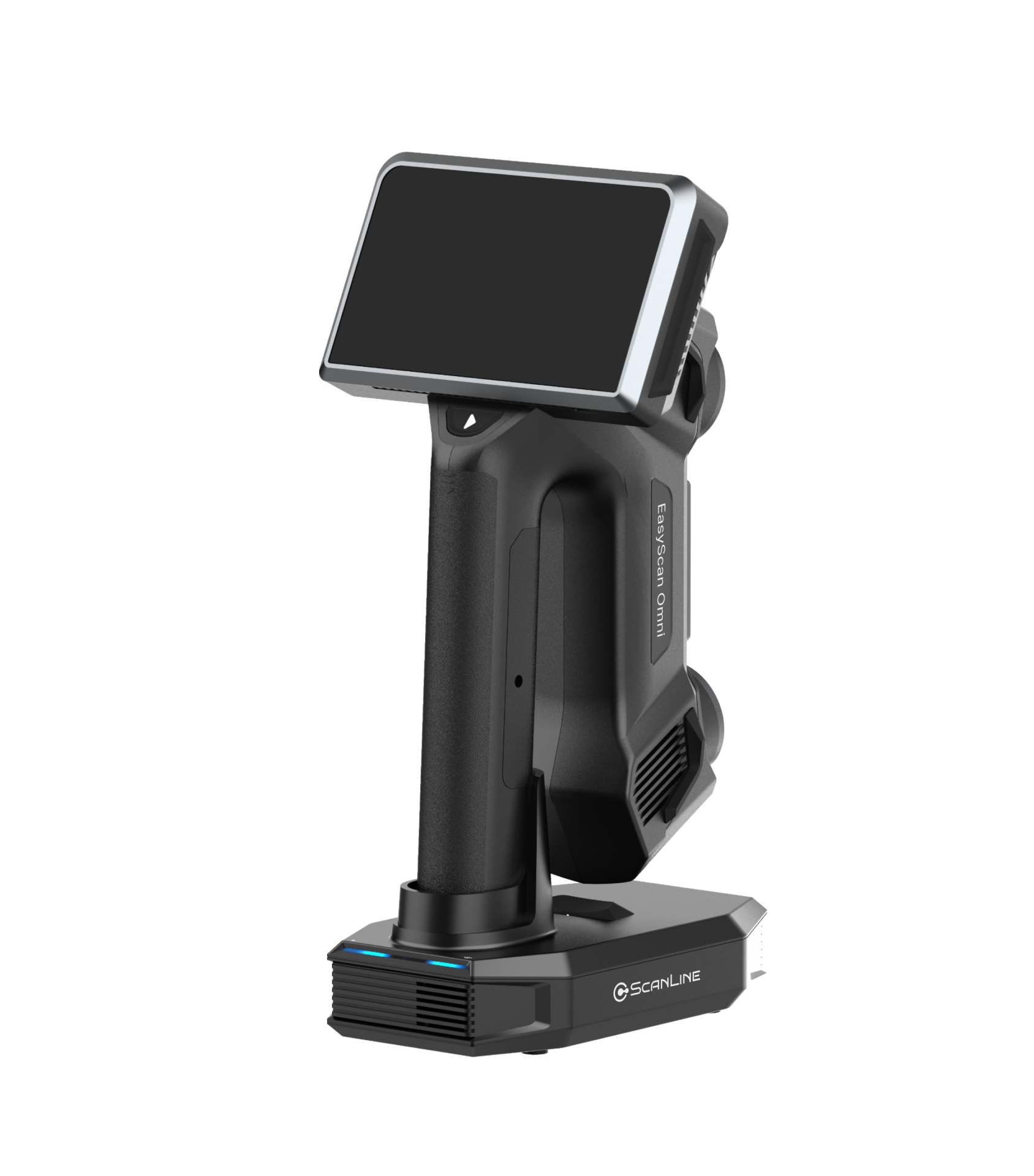

Ручной 3Д сканер ScanLine EasyScan Omni предназначен для оперативного контроля на производстве. Его объёмная точность составляет ±(0,014 + 0,023 мм/м), что соответствует требованиям большинства литейных цехов. Устройство работает автономно — встроенный вычислительный модуль позволяет проводить проверку геометрии непосредственно на сканере, без подключения к внешнему компьютеру. Благодаря весу менее 1 кг сканер удобен для работы в цеху: он компактен, быстро настраивается и прост в управлении. Сканер поддерживает работу с тёмными и глянцевыми поверхностями без необходимости матирования. В литейной промышленности EasyScan Omni применяют для контроля геометрии небольших и средних отливок на производственном участке, проверки оснастки перед заливкой металла, а также для создания цифровых копий мастер-моделей.

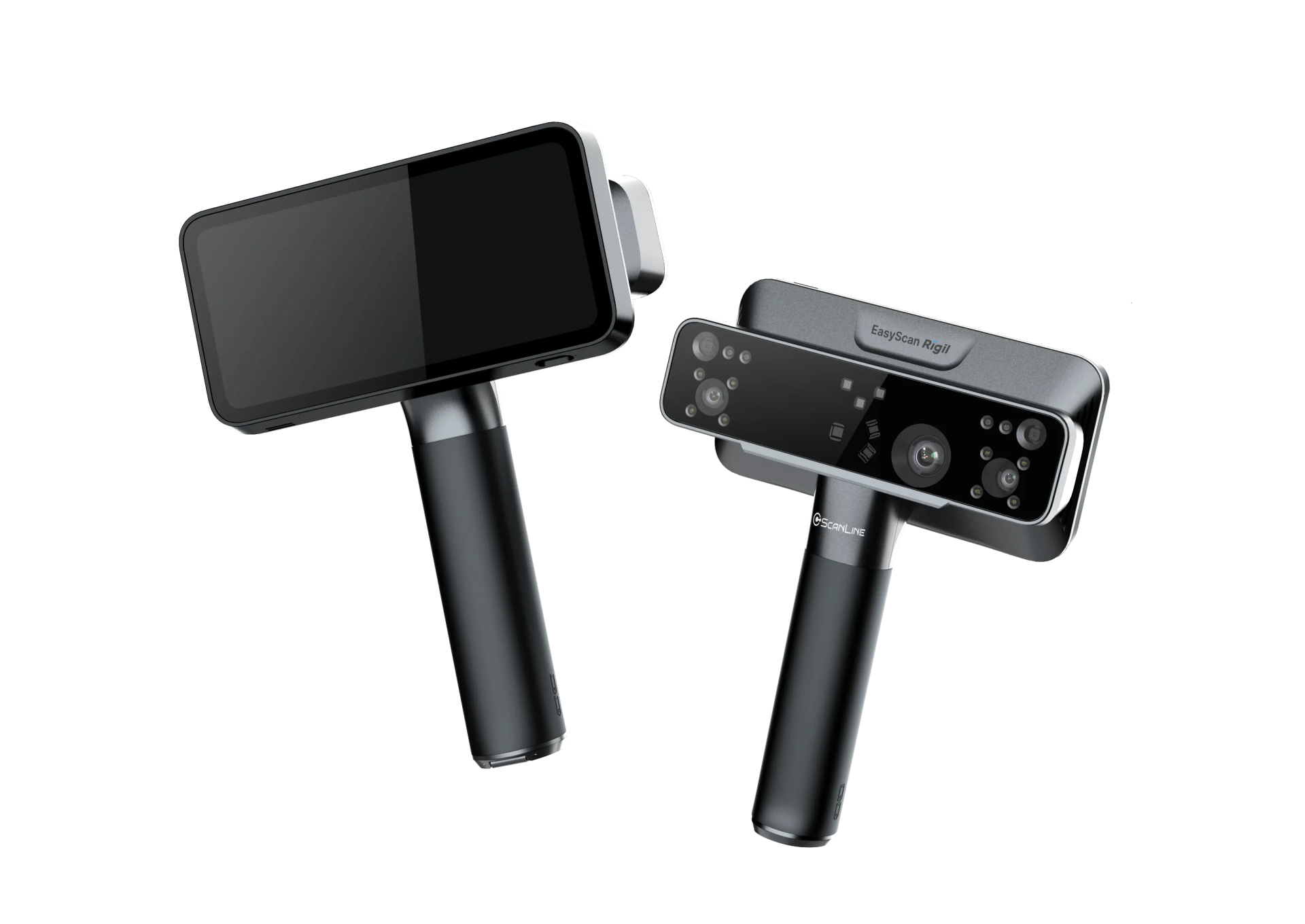

Ручной 3Д сканер ScanLine EasyScan Rigil разработан для стабильной работы в сложных производственных условиях, включая перепады температур и вибрацию. Объемная точность сканирования составляет ±(0,02+0,05 мм/м). Устройство оснащено гибридным источником света: лазером и инфракрасным ВИЛ. В лазерном режиме доступны два варианта сканирования — 25+25 перекрестных лазерных линий и 7 параллельных линий.

Сканер полностью автономен и работает по беспроводной технологии, что исключает необходимость подключения к компьютеру или электросети. Прочный корпус защищает устройство от пыли и влаги. Эргономичная конструкция позволяет использовать сканер длительное время без усталости оператора. Быстрая передача данных ускоряет процесс измерений.

В условиях литейного производства EasyScan Rigil применяют для контроля качества серийных отливок, инспекции оснастки и сканирования деталей с сложной текстурой или рельефной поверхностью.

Наши специалисты продемонстрируют работу всех систем, покажут реальные примеры сканирования и помогут подобрать решение под задачи вашего предприятия. Приходите — будет действительно интересно!

Выставка «Металлургия. Литмаш» пройдёт с 26 по 28 мая 2026 года в выставочном комплексе «Тимирязев Центр» в Москве. Наш стенд располагается в зале Чаянов, номер 4Е40.

Участие в выставке бесплатное, но необходимо предварительно зарегистрироваться.

Будем рады видеть вас среди гостей нашего стенда! До встречи на выставке!
