Так же, как разработчики Elden Ring смогли погрузить миллионы игроков в свой удивительный фэнтезийный мир, команда 3DVision в этой статье стремится перенести вас в захватывающий мир аддитивных технологий. Мы расскажем, как нам удалось воплотить мрачную, но всеми любимую сказочную вселенную в реальность.
Данная видеоигра является одним из самых ярких представителей Souls-Like жанра – эти игры характерны априори высоким уровнем сложности, подразумевающим собой многочисленные поражения на пути прохождения, что является одной из главных составляющих игрового процесса. На пути игроков встречается множество противников, боссов и дружественных персонажей. Именно их мы и собираемся печатать в виде набора шахматных фигур на фотополимерных принтерах.
На чем мы печатали
Итак, начнем с главного – объемы. Мы решили печатать фигуры в тех же габаритах, которые изначально задумал автор набора. Каждая модель уникальна и имеет свою длину и ширину. Фотографии с габаритами каждой фигуры покажем чуть позже. На шахматной доске располагаются 32 фигуры, поэтому, чтобы не терять много времени на большой объем работы, мы решили печать фигуры сразу на трех принтерах.

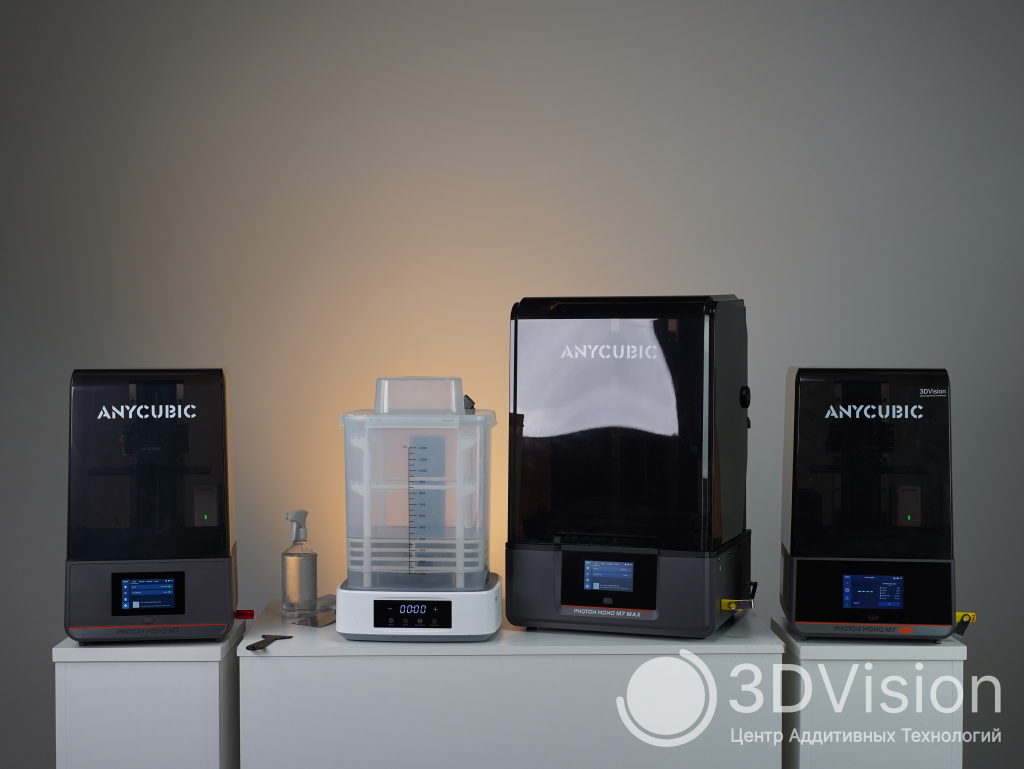

К слову, печатали мы на серии фотополимерных принтеров от Anycubic: Photon Mono M7 / M7 Pro / M7 Max. Совсем скоро на наших YouTube и RuTube канале выйдет видеообзор всей линейки М7, с нетерпением будем ждать ваших комментариев!

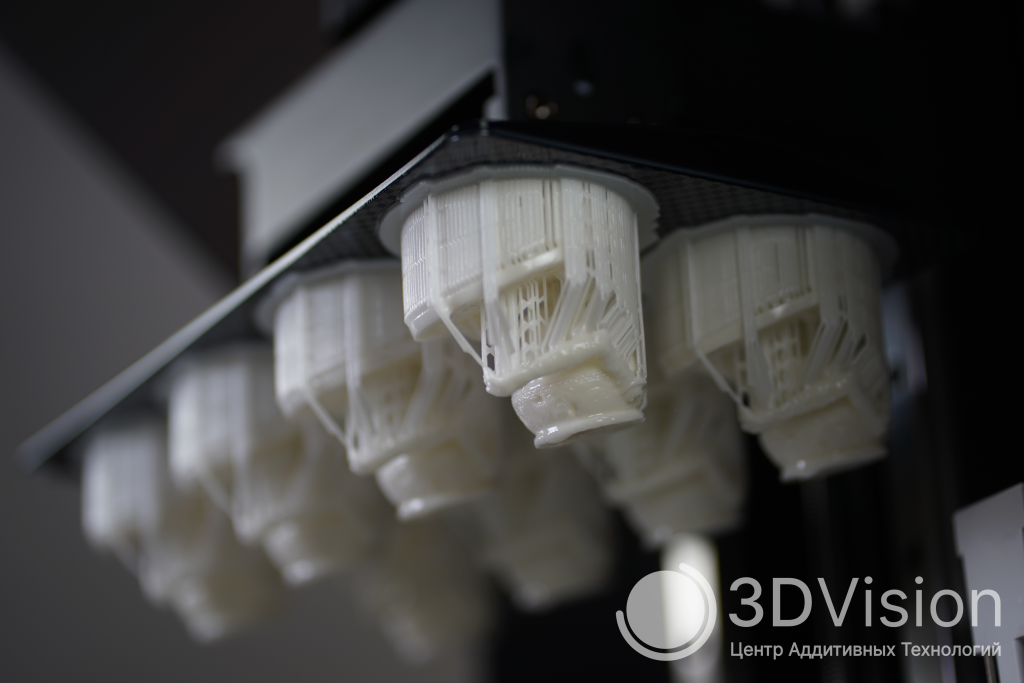

.png "ZAY09853 (2).png")
Отдельно хотелось бы выделить Anycubic Photon Mono M7 Max – его помощь в этом проекте сложно переоценить, ведь габариты принтера действительно впечатляют! Область печати 298 мм х 164 мм х 300 мм, разрешение 7к, размер пикселя по XY - 46х46 мкм. Однако все фигурки мы печатали на стандартных 50 мкм, и те, кто читал наш обзор на “Anycubic Photon Mono 4 и влияние размера пикселей на качество печати” уже наверняка знают, почему. А тем, кто еще не успел ознакомиться, рекомендуем к прочтению данную статью, ведь она может оказаться полезной как для начинающих, так и для опытных пользователей. Даже учитывая такие габариты и еще два принтера в распоряжении, печать осуществлялась в несколько подходов.

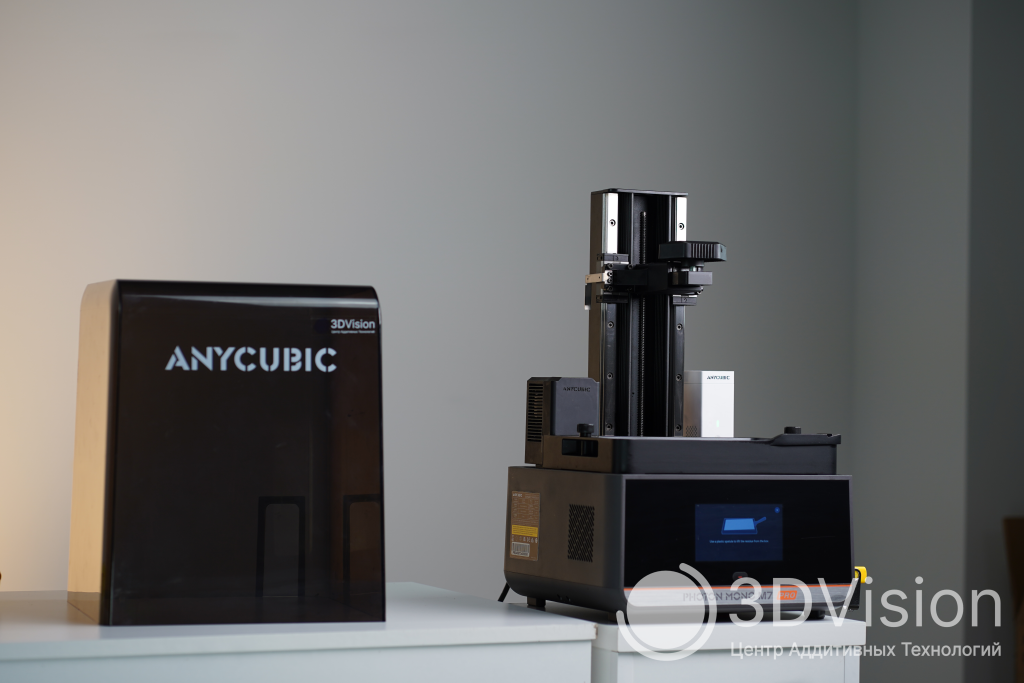

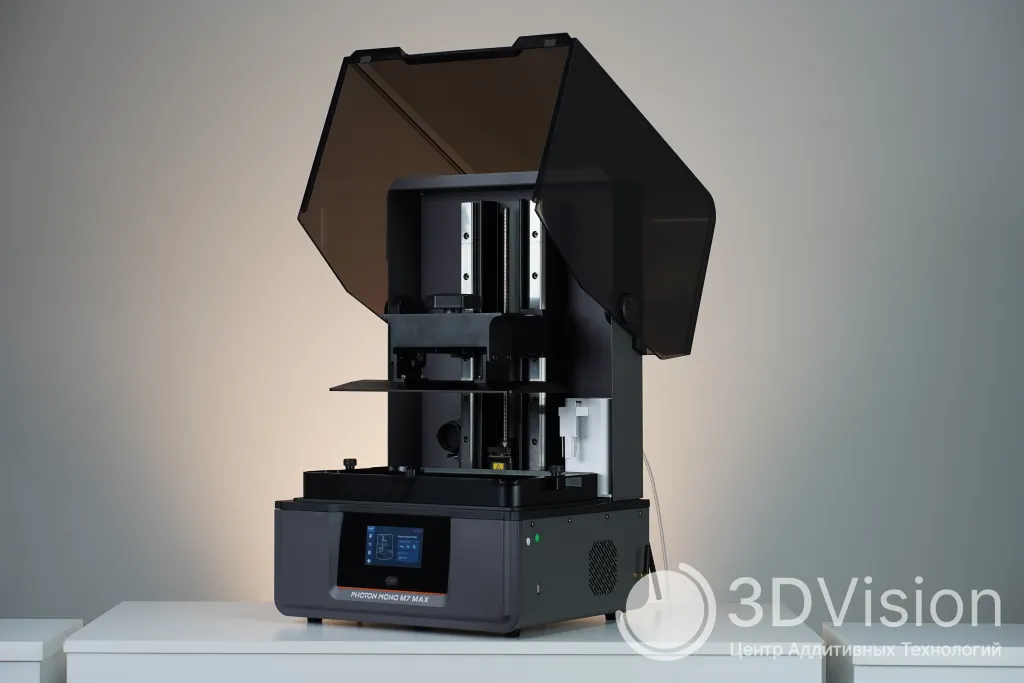

Anycubic Photon Mono M7 Max

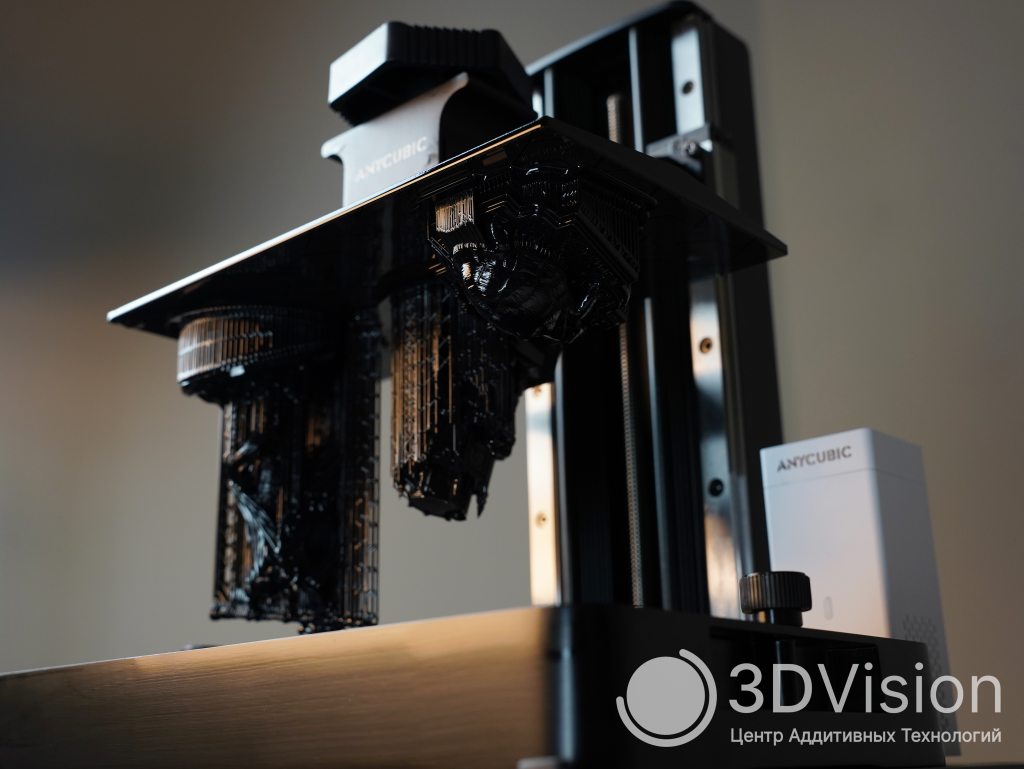

Конечно же, не обошлось и без младших братьев линейки — M7 и M7 Pro. Каждый принтер из серии Mono M7 отлично себя показал, и на одинаковых настройках мы получили превосходный, не отличимый глазу результат. Область печати принтеров составляет 223х126х230 мм и их мы использовали для печати чёрных, когда M7 Max в одиночку взял на себя печать белых.

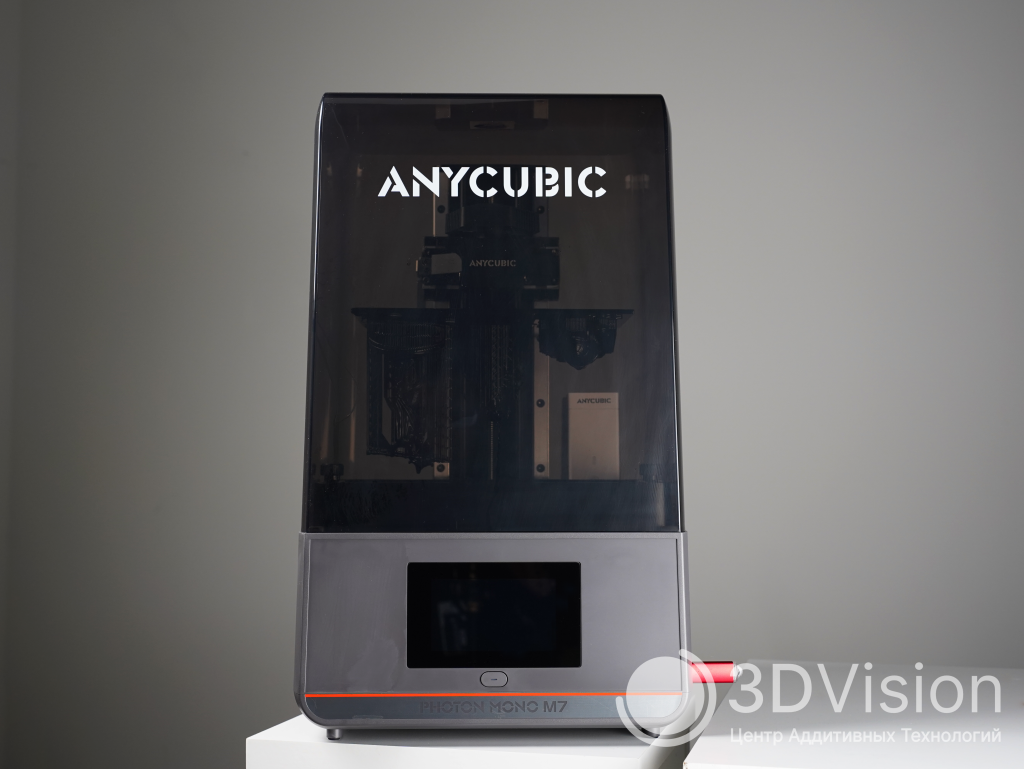

Anycubic Photon Mono M7
Anycubic Photon Mono M7 Pro
Такой кейс позволил нам проверить принтеры на качество печати множества изделий за один запуск. Результат оказался просто сногсшибательным. Внимание к деталям 3D-модели поражало еще на этапе нарезки в слайсере. Но напечатанный вариант превзошел все наши ожидания. Каждая фигура тщательно проработана до мелочей и обладает безумным уровнем детализации, а принтеры, в свою очередь, справились со своей задачей и помогли все это воссоздать.
А чем печатали?

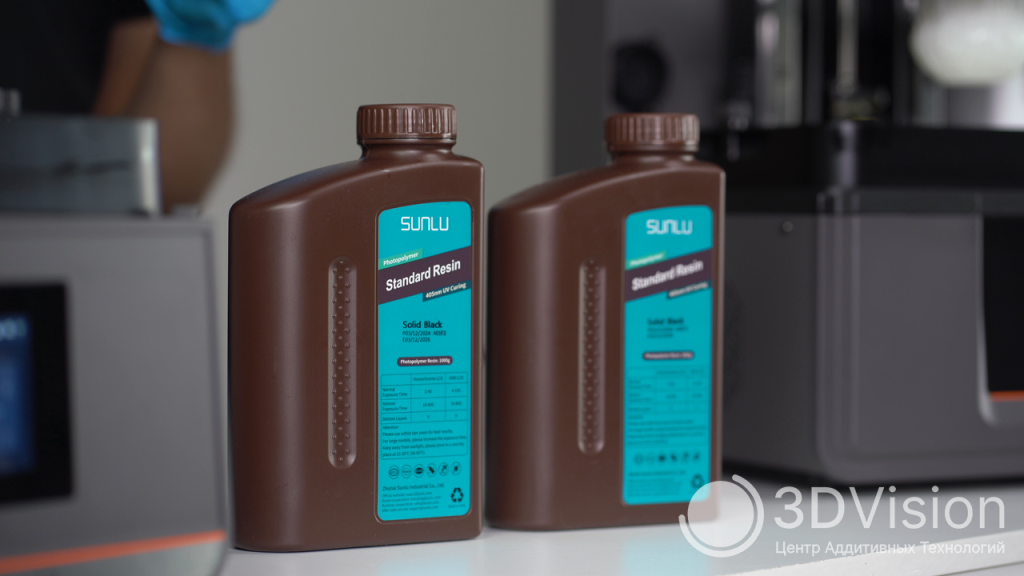

Мы не стали заново придумывать велосипед и напечатали фигуры из фотополимера в классическом для шахмат цвете Standard Resin Solid белом и Standard Resin чёрном от компании SUNLU. Хоть и можно было изготовить шахматы куда более интересными цветами - выбор печатать модели черным и белым не был напрасным и скоро увидите, почему.
SUNLU Standard Resin Solid White
SUNLU Standard Resin Чёрный
Оптимальные настройки печати оказались такие:
|
Высота слоя |
0,05 мм |
|
Количество нижних слоев |
5 шт |
|
Время засветки нижних слоев |
60 сек |
|
Время засветки нормальных слоев |
3 сек |
|
Пауза перед засветкой |
0,75 сек |
|
Высота подъема стола |
8 мм |
|
Скорость подъёма стола |
2 мм/сек |
|
Скорость опускания стола |
6 мм/сек |
А что после печати?
.png "DSC00016 (2).png")
А после печати все как обычно: промывка, постобработка, засветка и покраска.

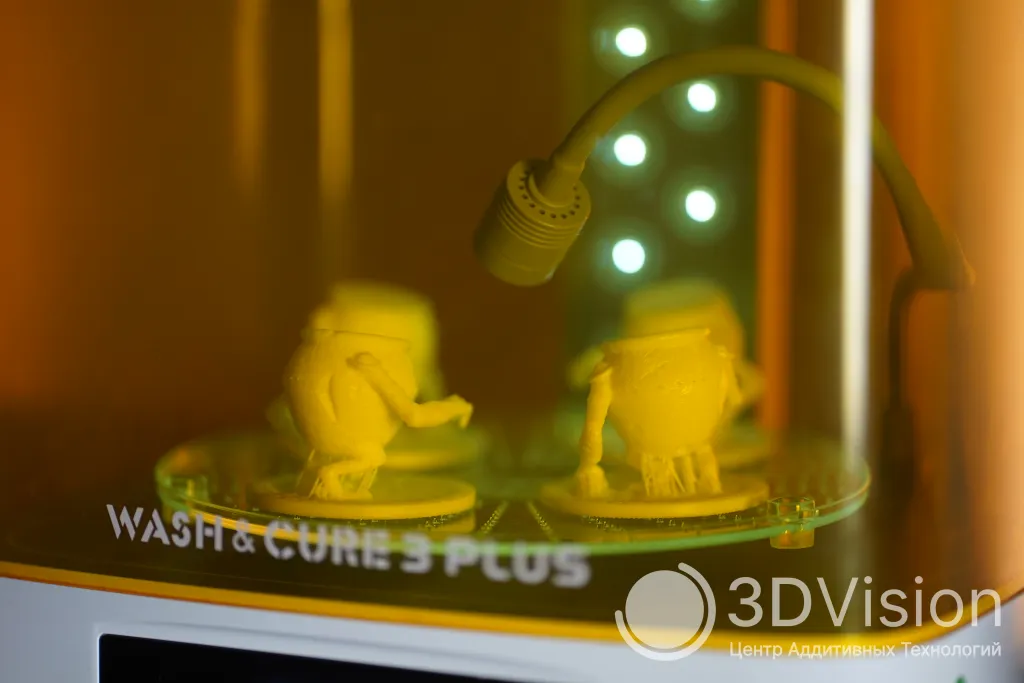

Промывкой и засветкой занималась модель от Anycubic Wash and Cure 3 Plus, ее рабочая камера с платформой составляет 228*128*250 мм. Камера устройства позволяла вместить в себя сразу всех пешек, что оказалось весьма удобно.

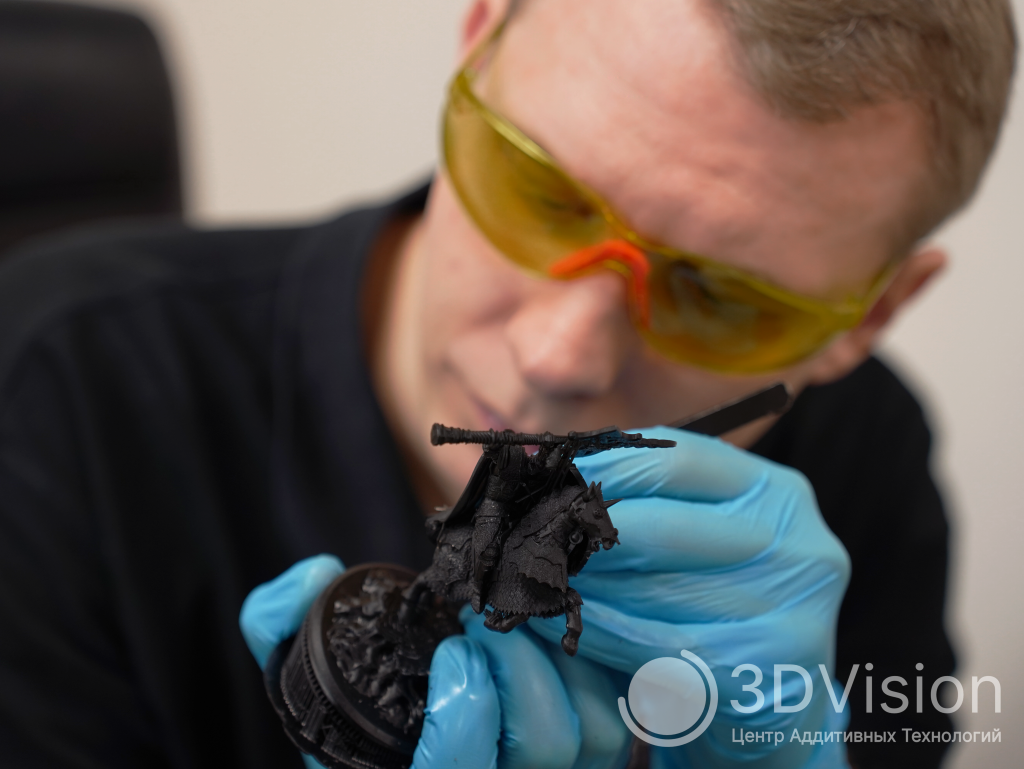

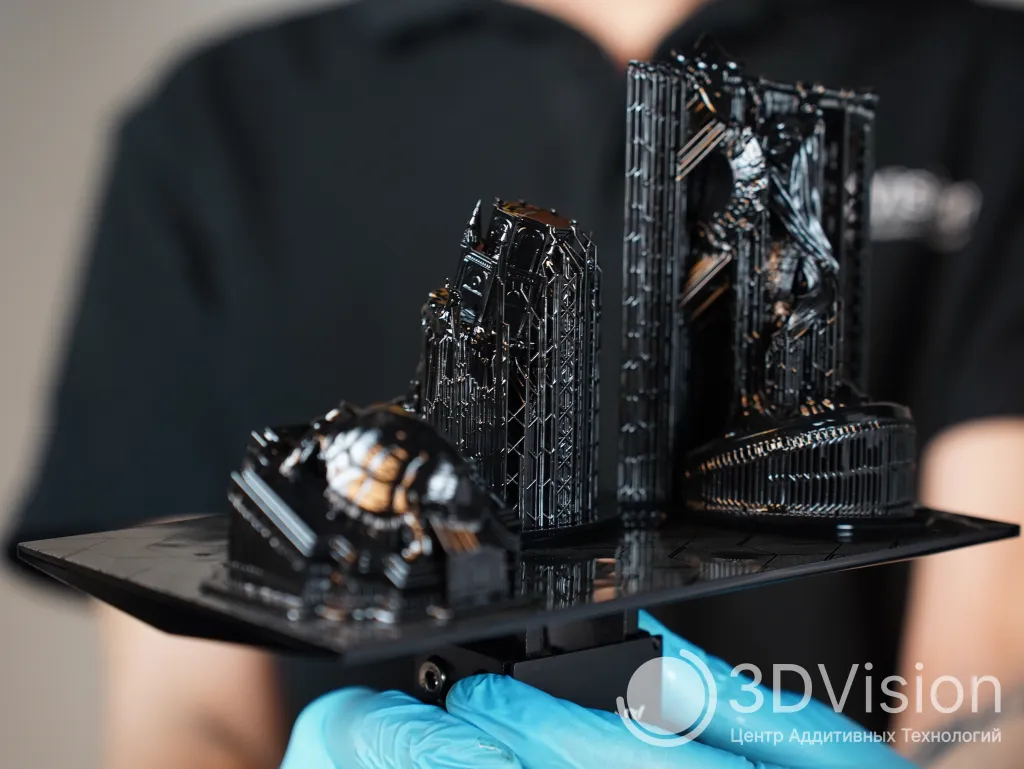

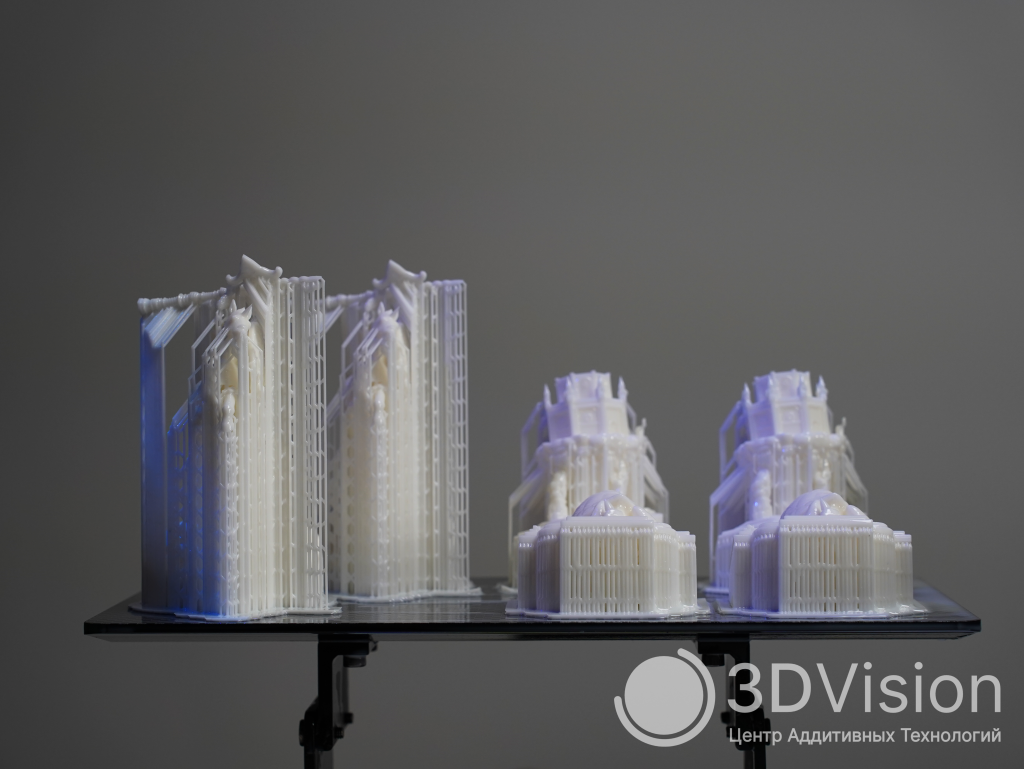

Постобработка всех 32 фигур оказалось очень трудоемкой, потребовалась даже помощь наших коллег из отдела производства. Конечно же, самая тяжелая часть - это снятие поддержек, ведь их было очень много. От тех, которые можно разом удалить легким прикосновением пальца, до крошечных, находящихся в труднодоступных местах. К тому же некоторые элементы фигурки настолько маленькие и хрупкие, что от одного неловкого движения при снятии поддержек они могут отломиться, чего мы, конечно же, не могли допустить.
После постобработки и засветки мы приступили к покраске, в этом помогла наша макетная мастерская, которая уже не раз выручала в подобных задачах.

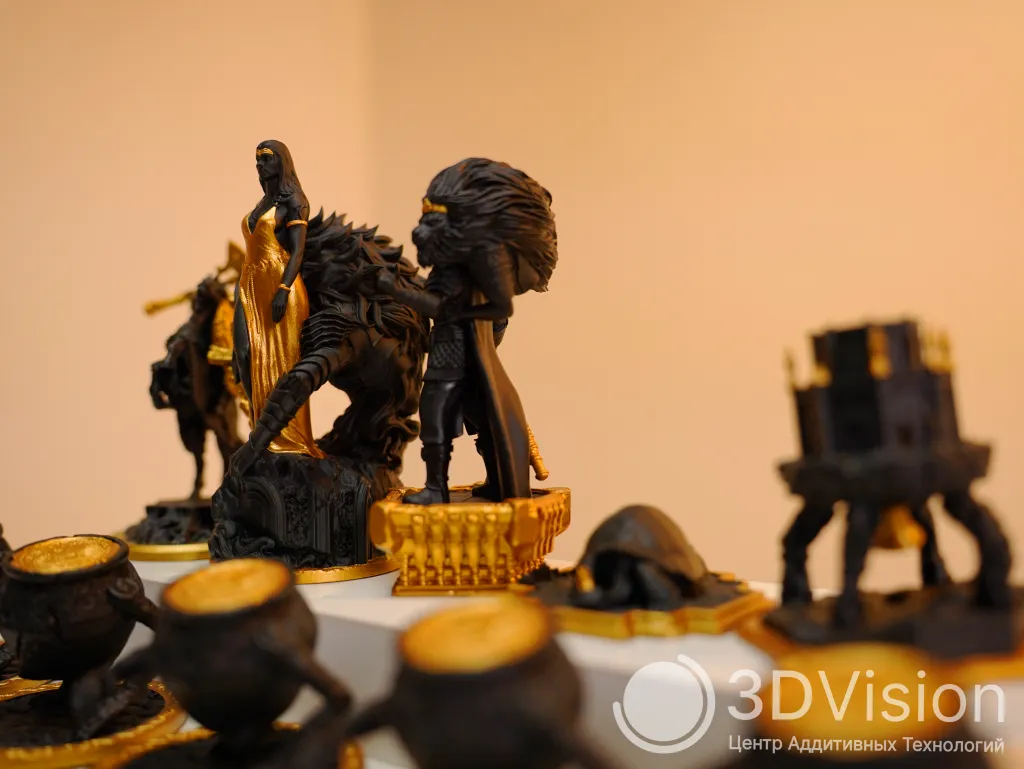

По замыслу автора, в каждой фигуре присутствует элемент, выделенный золотым цветом. Хотя со стороны это может выглядеть минималистично, такое решение не делает модели слишком простыми, а, наоборот, выделяет самые яркие и нужные элементы фигуры, подчеркивая их изысканность. На наш взгляд такой вариант покраски выглядит очень стильно и утонченно. Мы предоставили референсы, чтобы конечный вариант совпадал с задумкой автора и в кратчайшие сроки получили модели. По нашему мнению, золотые элементы отлично сочетаются и с черным и с белым вариантом фигур, именно этим и был обусловлен изначальный выбор цвета фигур. А теперь предлагаем вместе с нами насладиться красотой всех раскрашенных моделей и эстетикой dark fantasy мира Elden Ring.

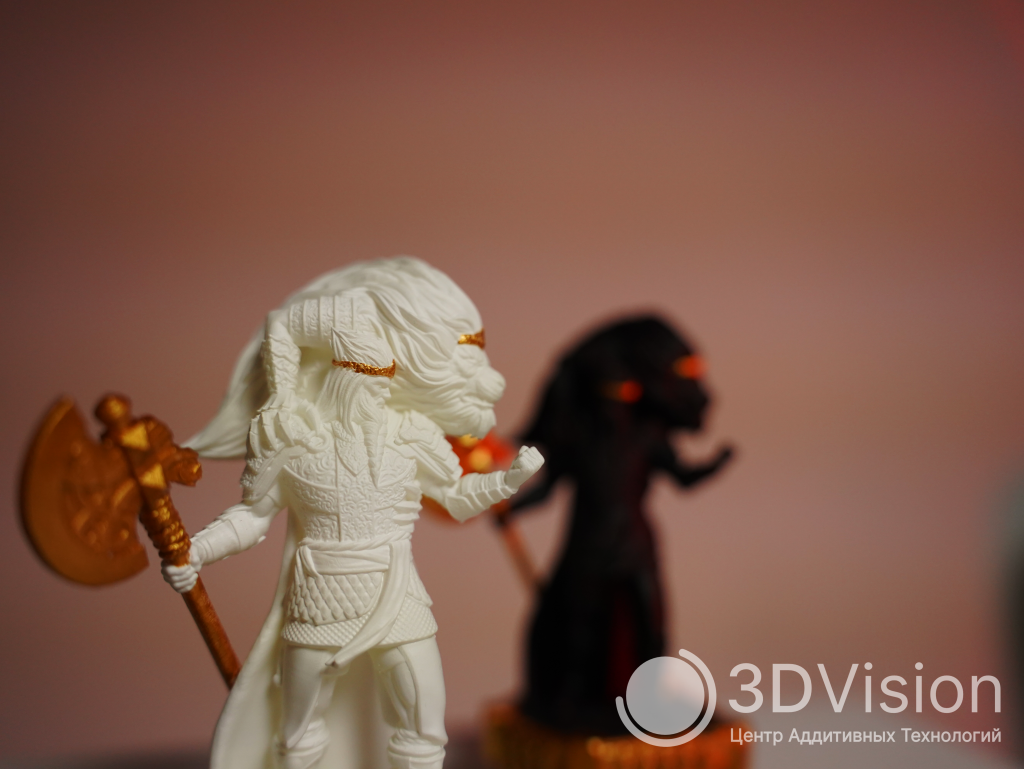

Король - Владыка зверей Серош

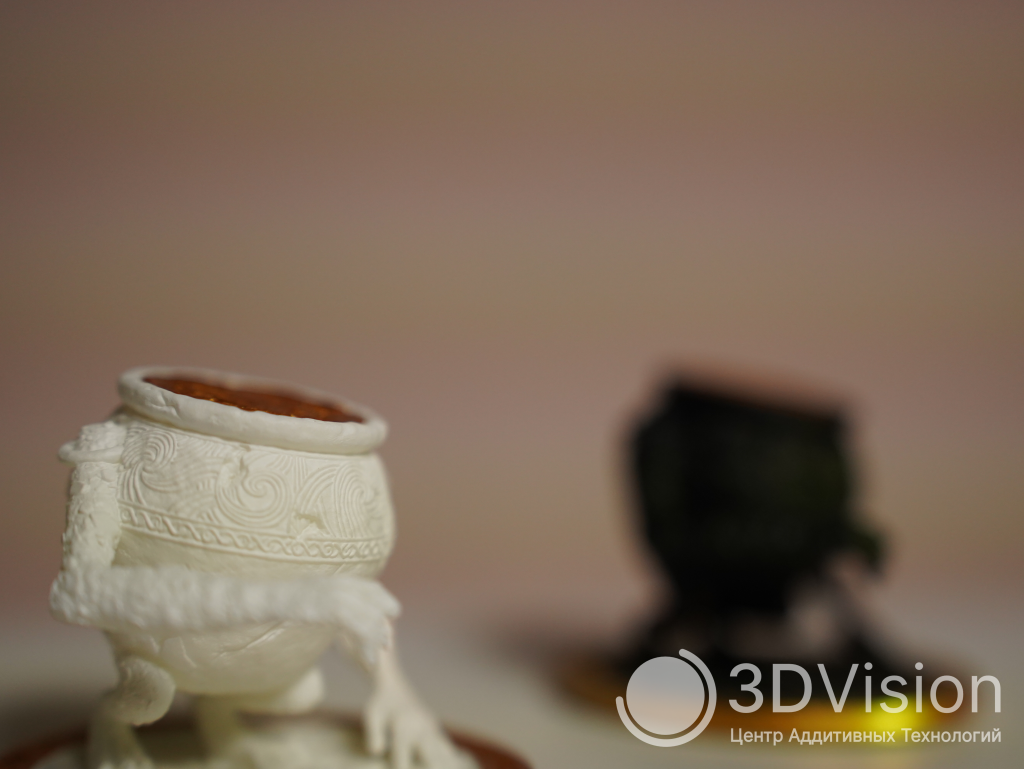

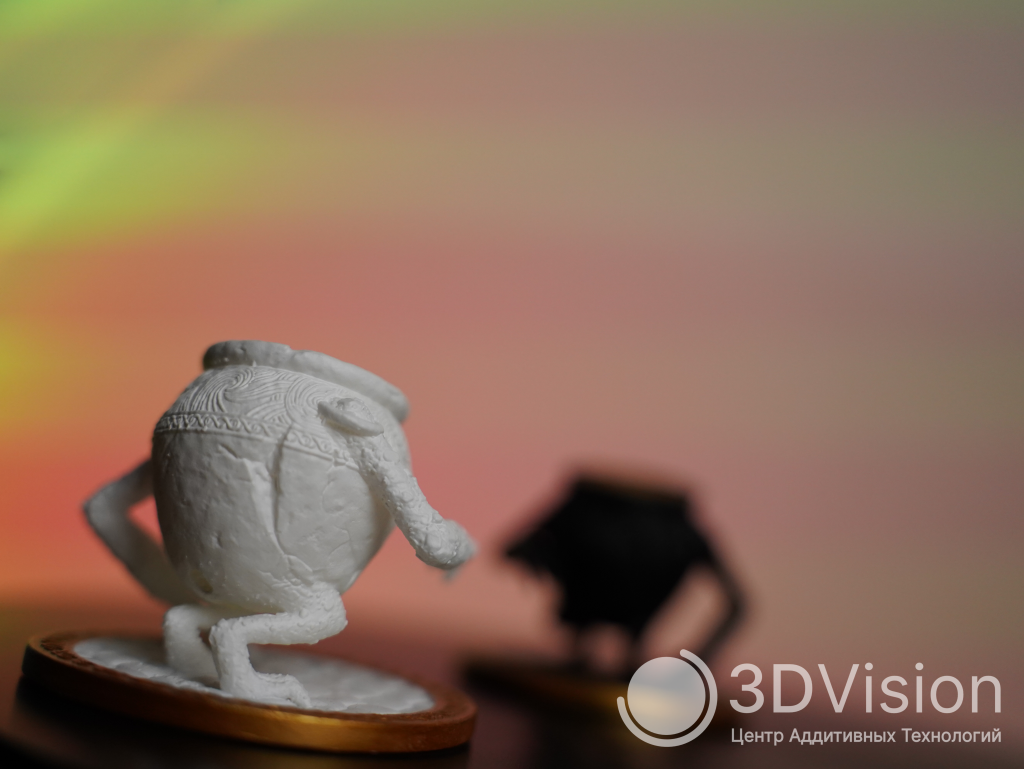

Пешка - Железный кулак Александр

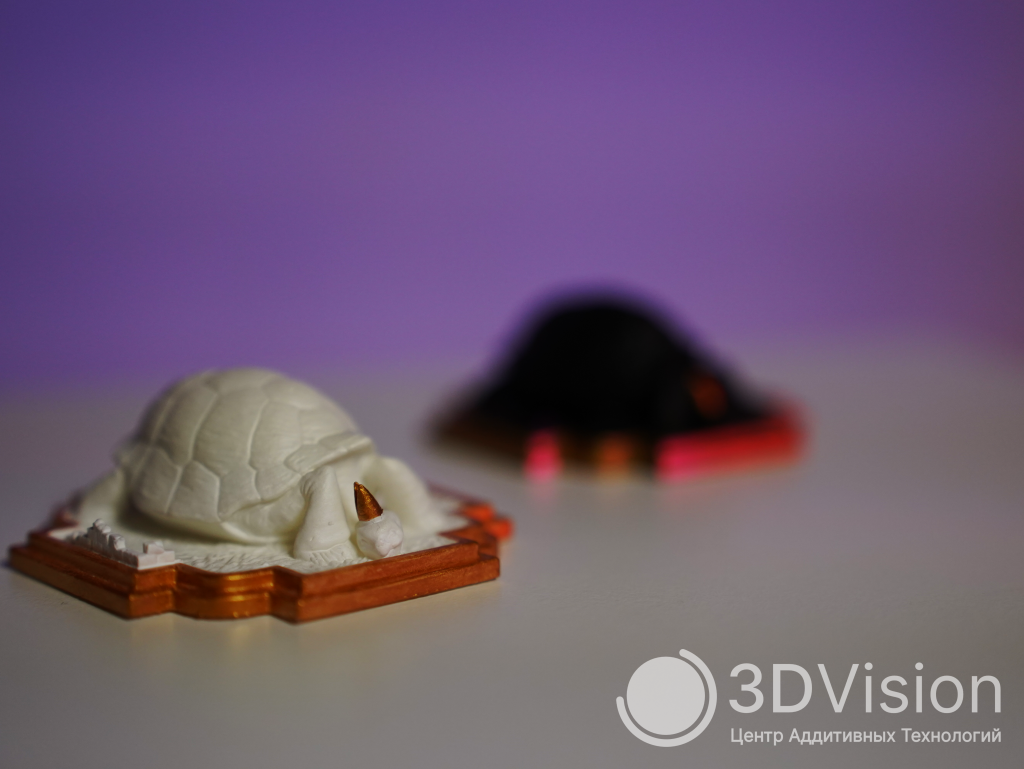

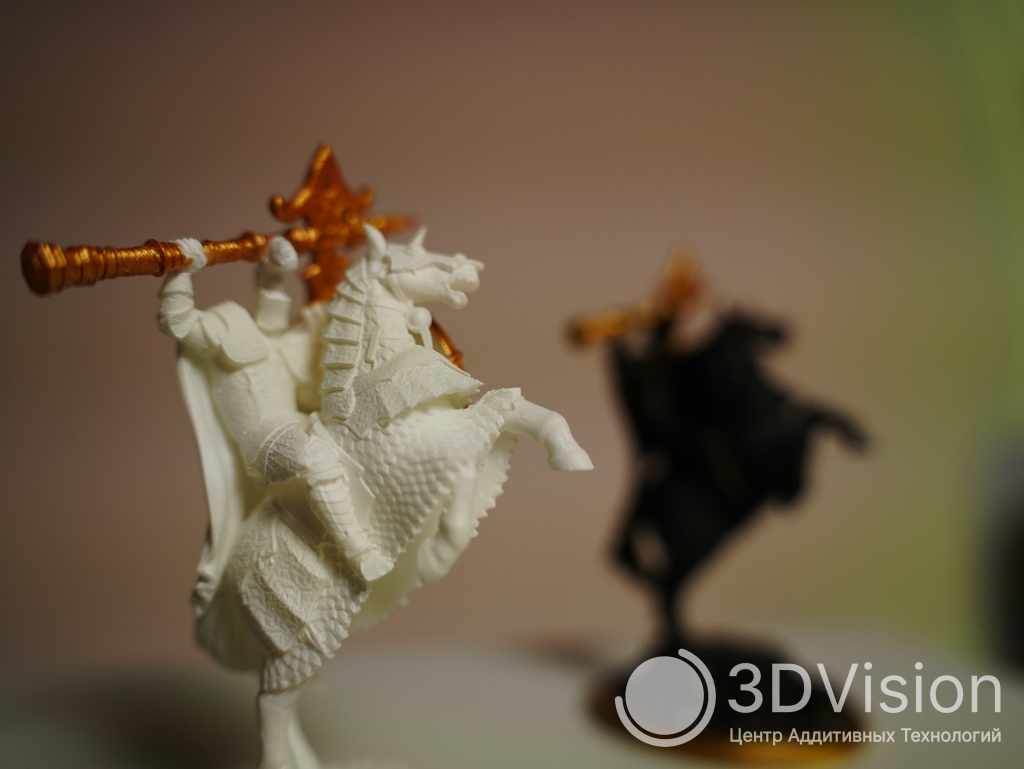

Конь - Страж Древа
Слон - Пастырь клятв Мириэль

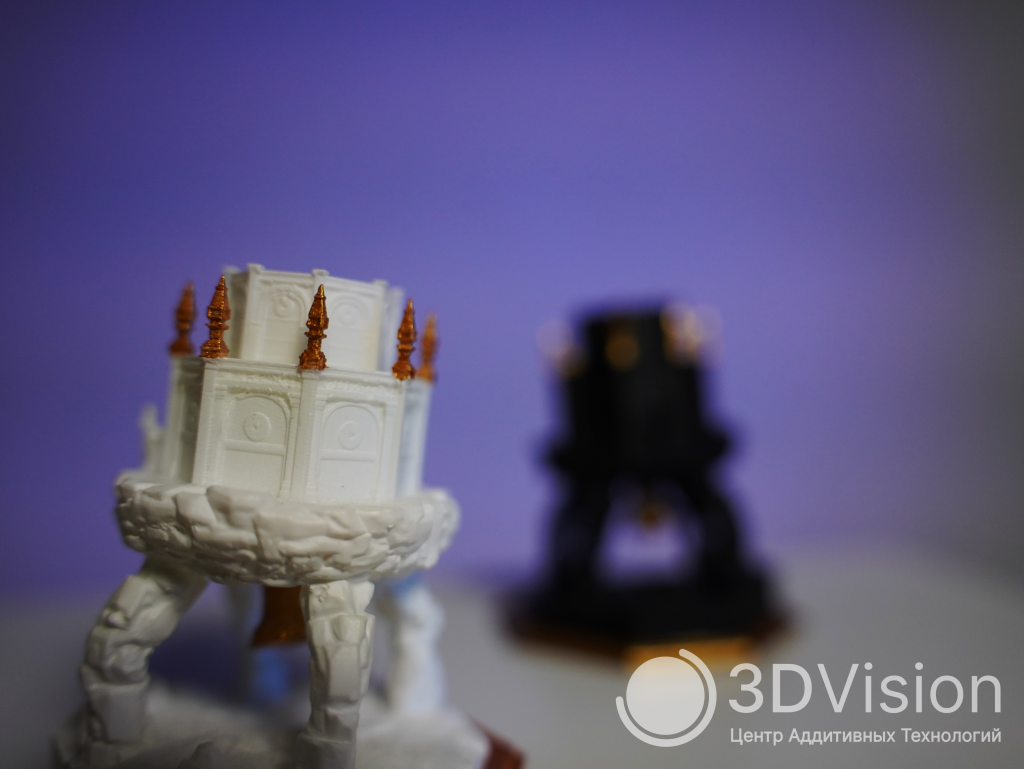

Ладья - Блуждающий мавзолей

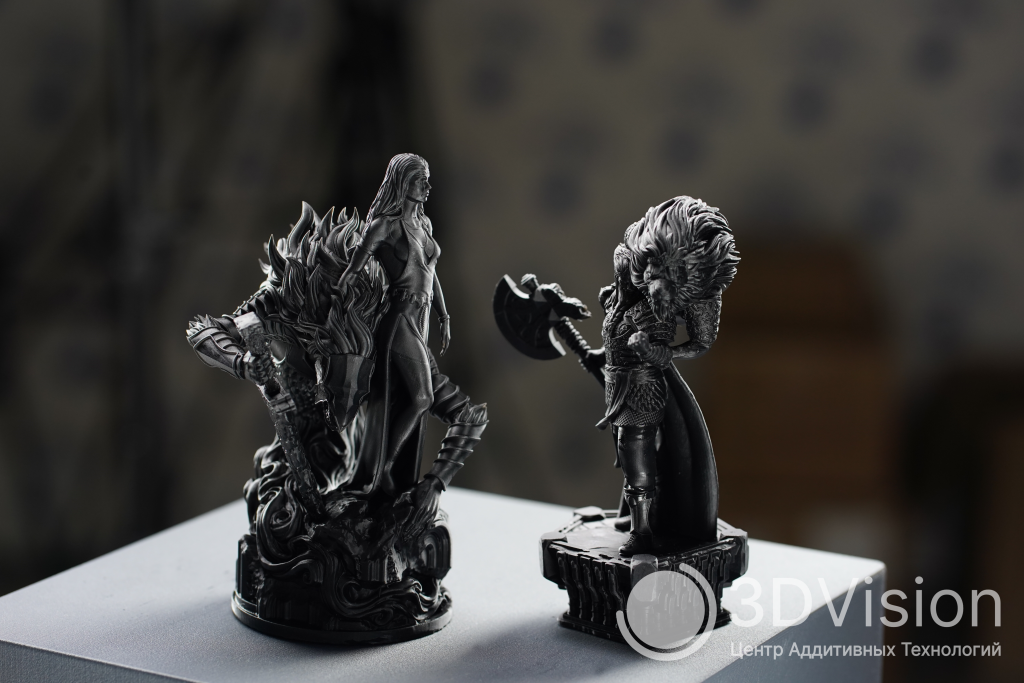

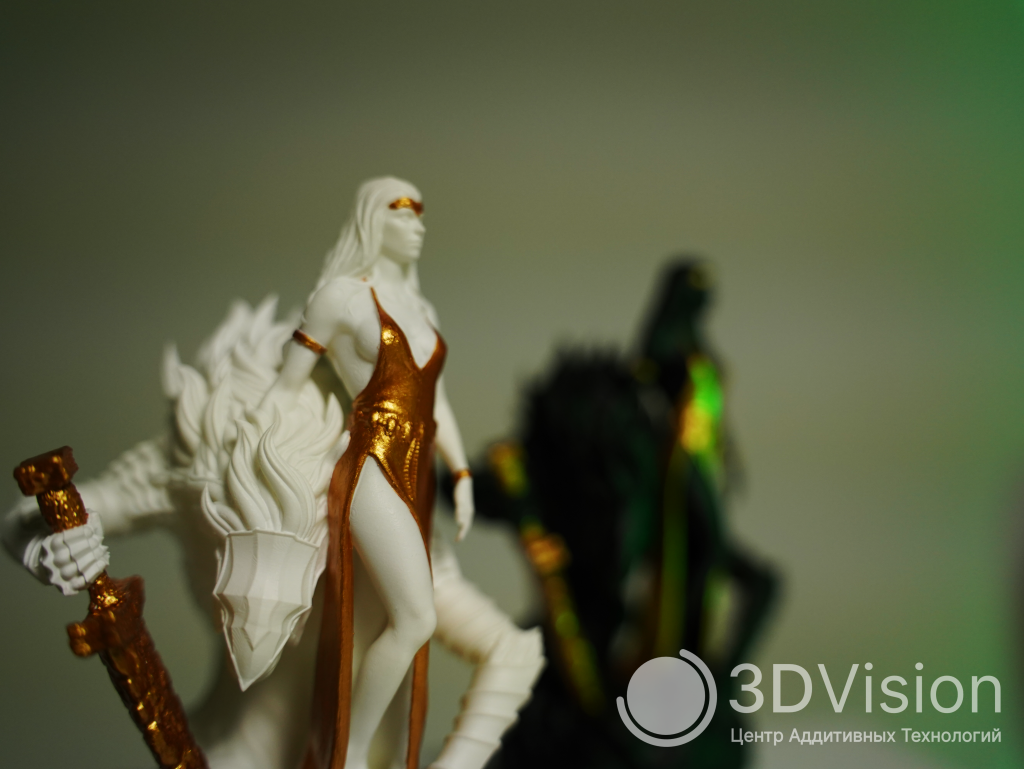

Королева - Королева Марика Вечная и Маликет
А как же игральная доска?

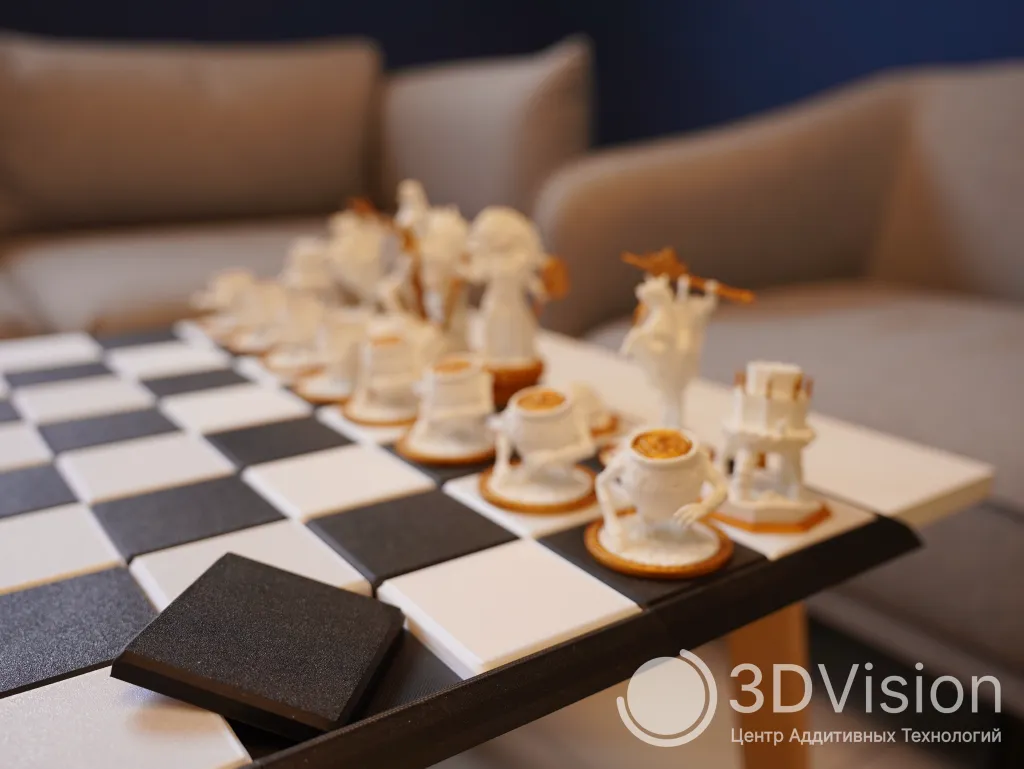

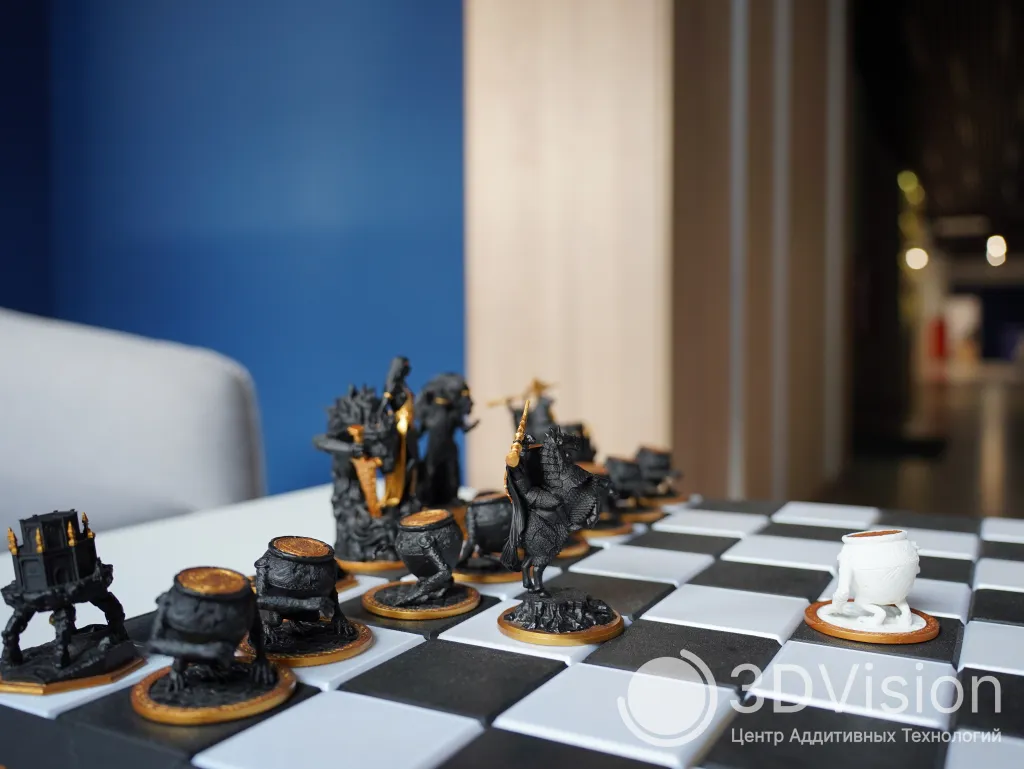

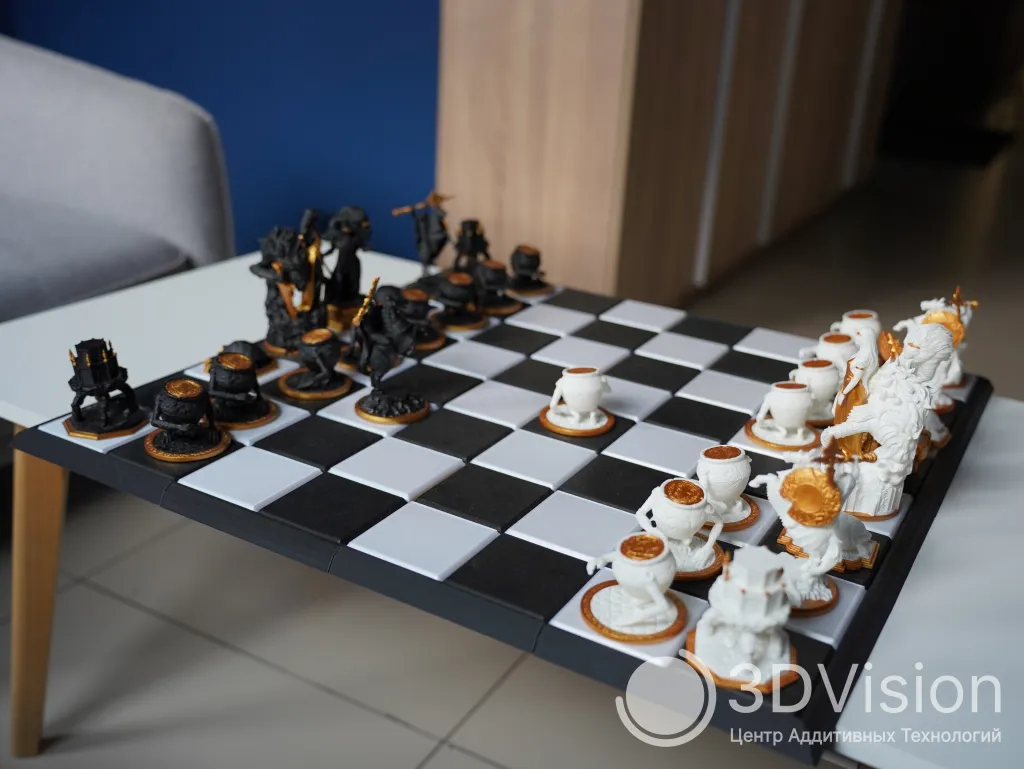

Про игровое пространство, конечно же, мы не забыли, и оно у нас тоже напечатано на 3D-принтере. Так что следующим этапом была печать шахматной доски. В отличие от шахматных фигур, доска не нуждается в высокой точности и детализации, поэтому мы выбрали для её печати более целесообразную технологию FDM.

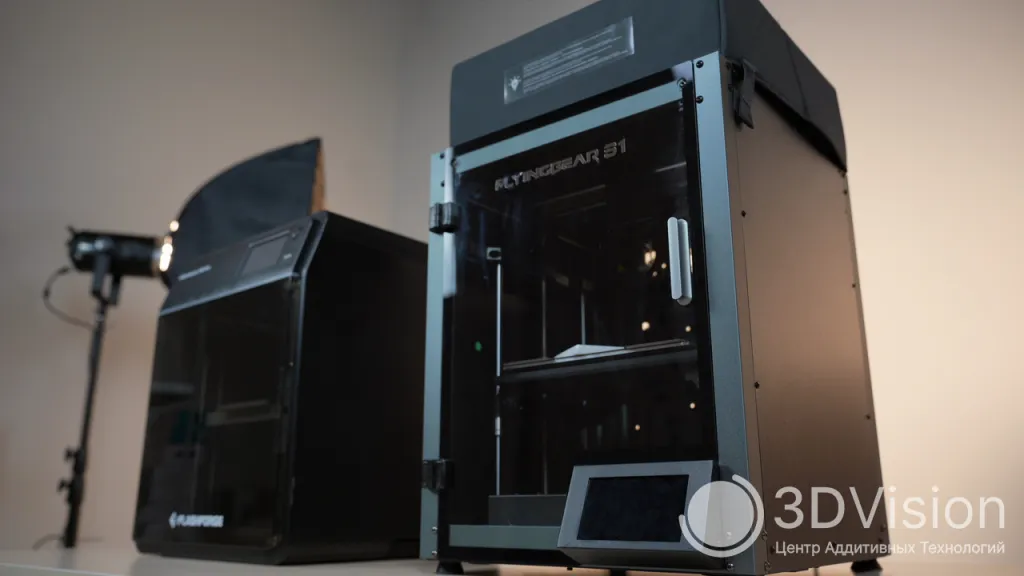

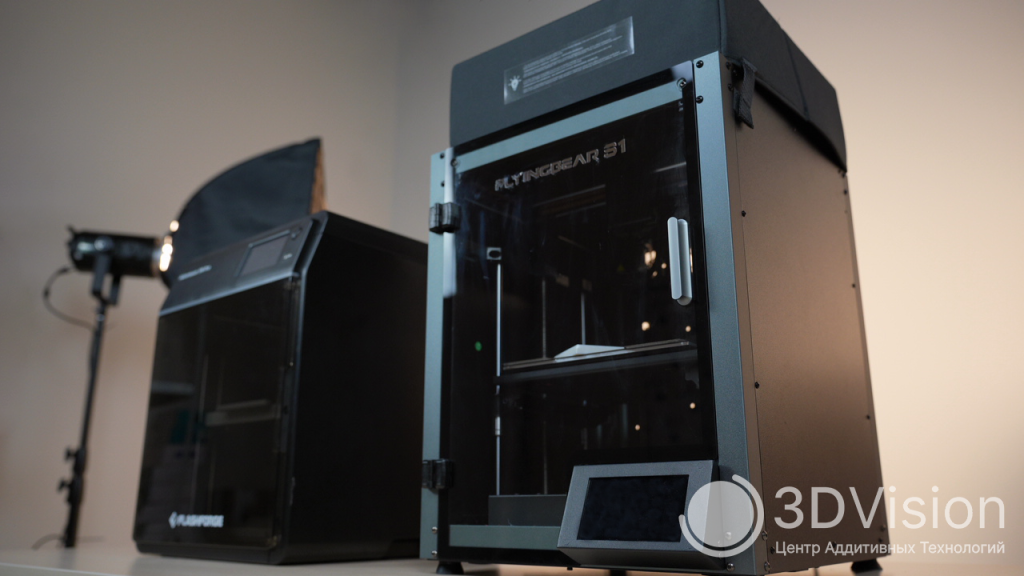

Наш инженер сам смоделировал и подготовил модель к печати на принтерах FlashForge Adventurer 5M Pro и FlyingBear S1.
Бонус

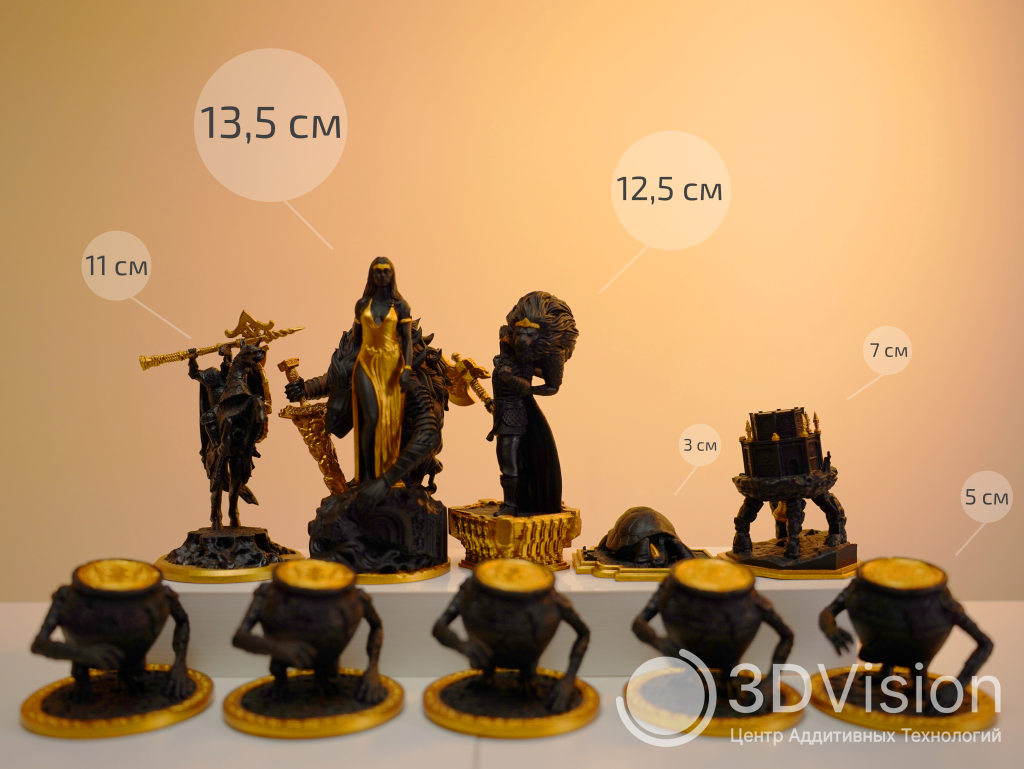

Как и обещали, представляем фотографии всех фигур с указанием их реальных размеров.
Ширина каждой фигуры составляет ~6 см
Итоги
Этим кейсом мы хотели показать, как с помощью аддитивных технологий можно преобразить казалось бы даже такие простые вещи, как шахматы.
Мы напечатали то, что нельзя купить в первом же магазине или заказать в интернете, ведь задумка и исполнение удержит взгляд каждого. В такие шахматы захочет играть даже тот, кто не знает, как двигаются фигуры, в этом мы уже успели убедиться сами, в нашем офисе.
3D-печать при должном подходе может воплотить практически любую задумку в жизнь. Объединение шахматных фигур с компьютерной игрой в одно целое - это отличный пример того, как необычно можно использовать аддитивные технологии в повседневной жизни. Каждый новый заказ, поступающий к нам, уникален и мы всегда рады воплотить любые творческие, технические и креативные идеи.
Это приключение подходит к концу, но впереди нас ждет еще больше нового и интересного. Благодарим вас за внимание и до новых встреч!
Также предлагаем вам посмотреть видео о создании нашего удивительного кейса:
