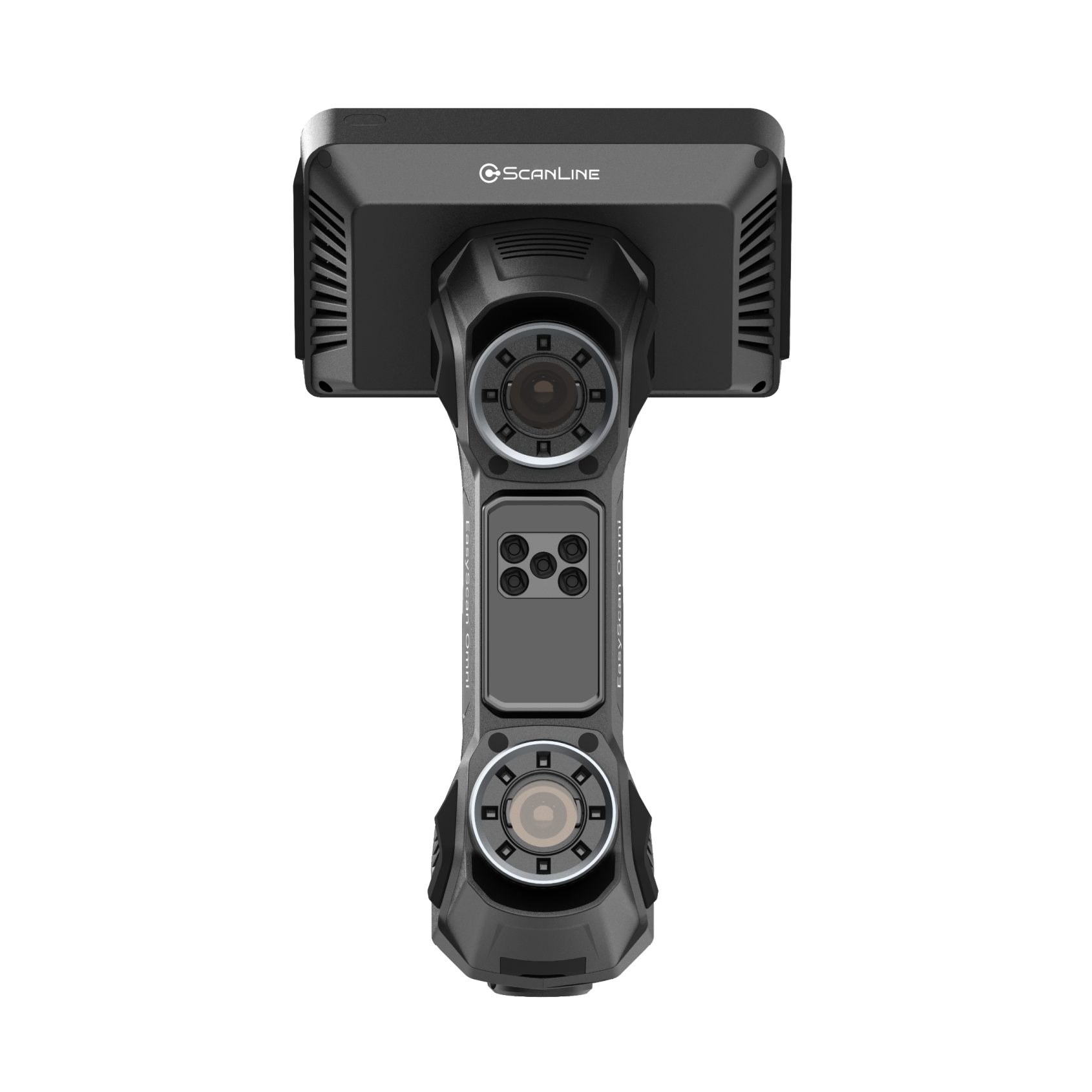

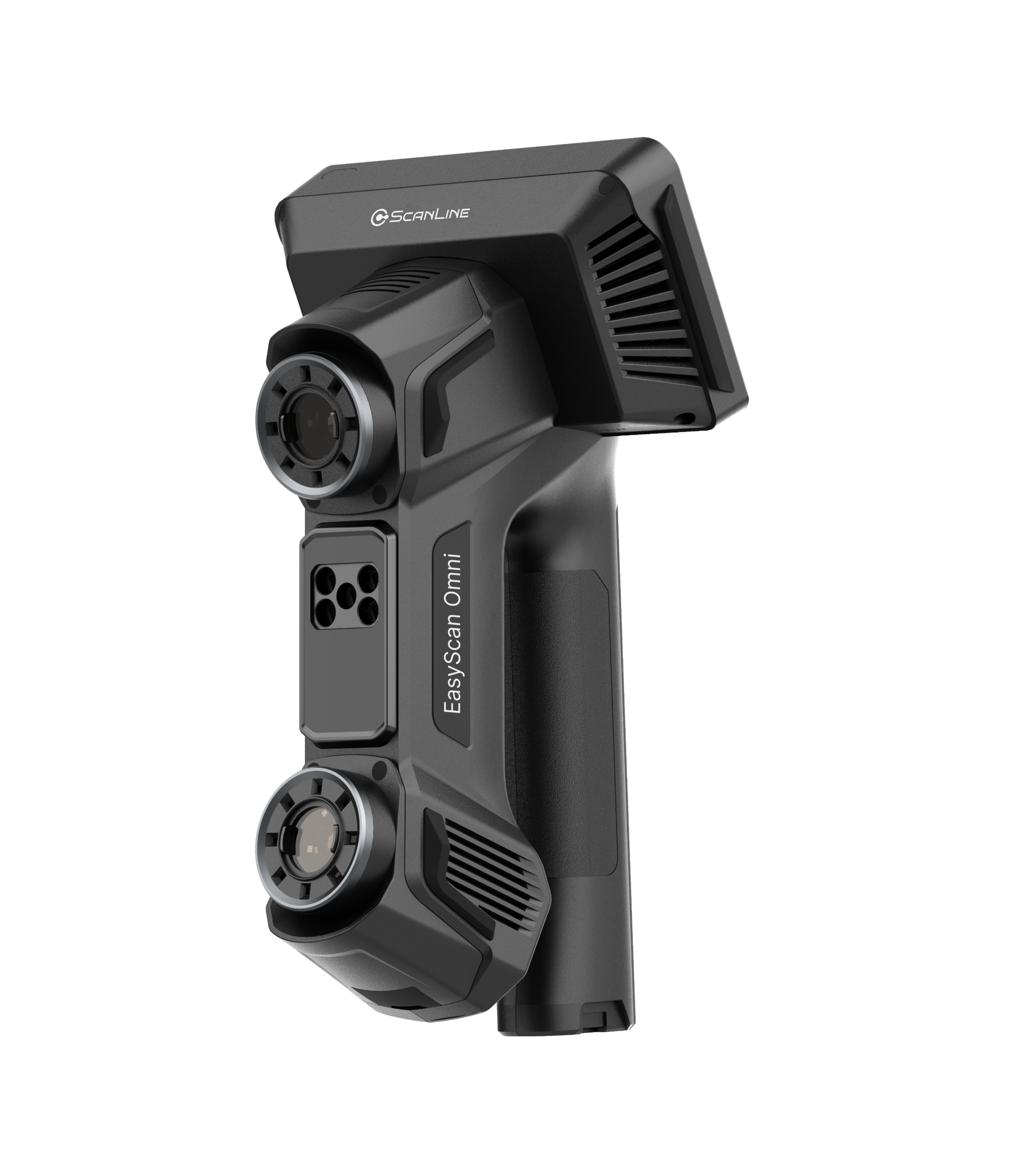

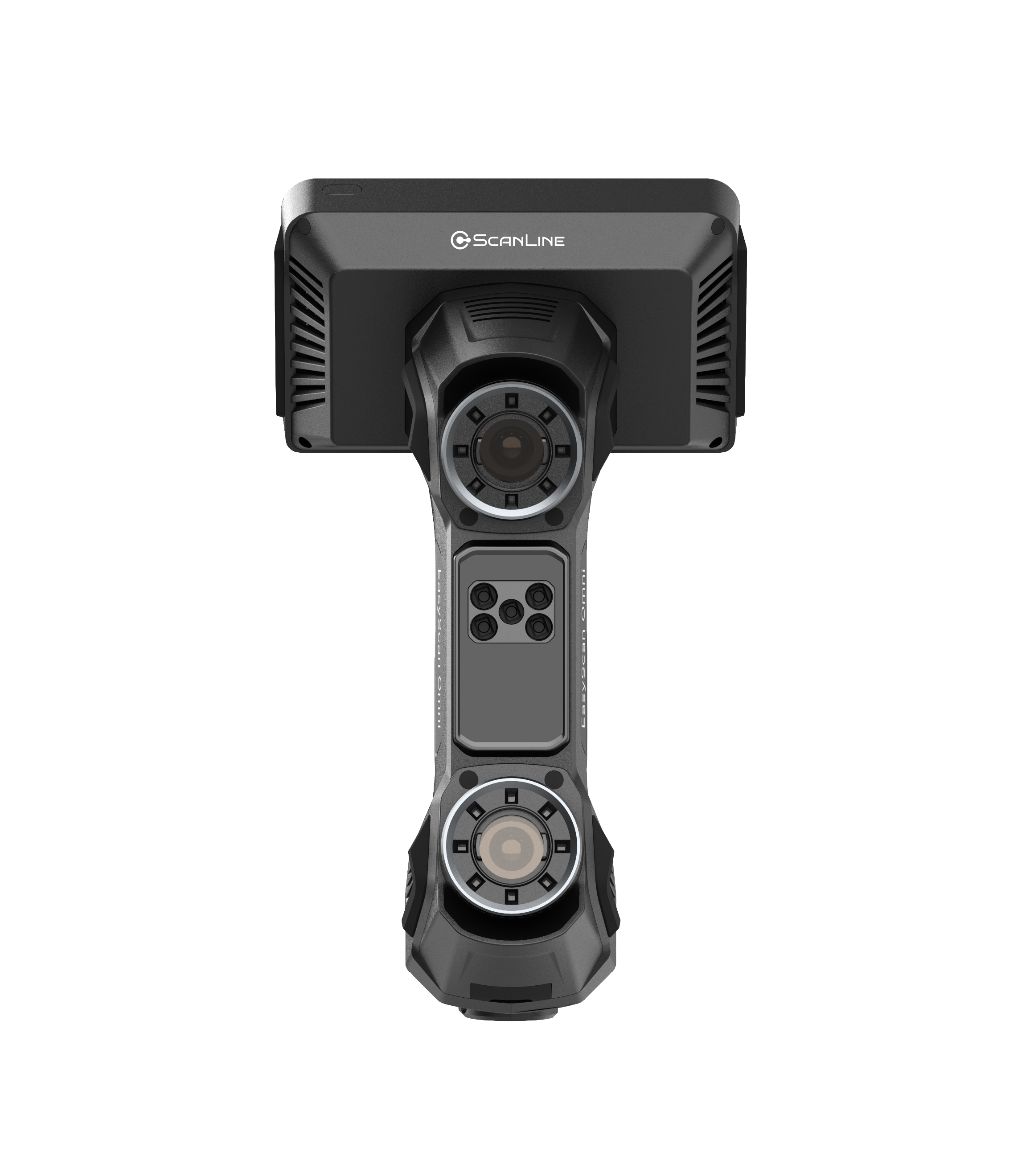

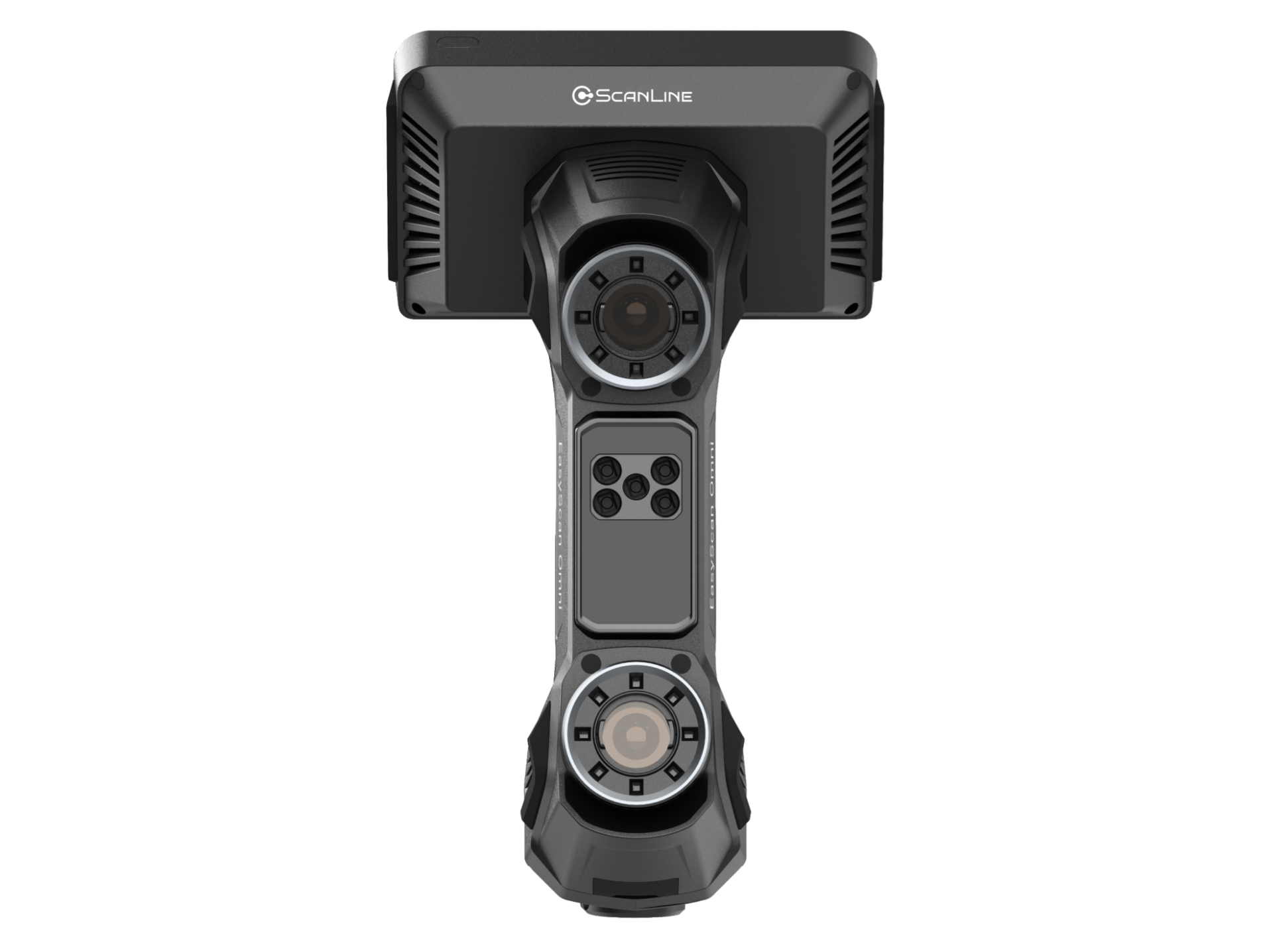

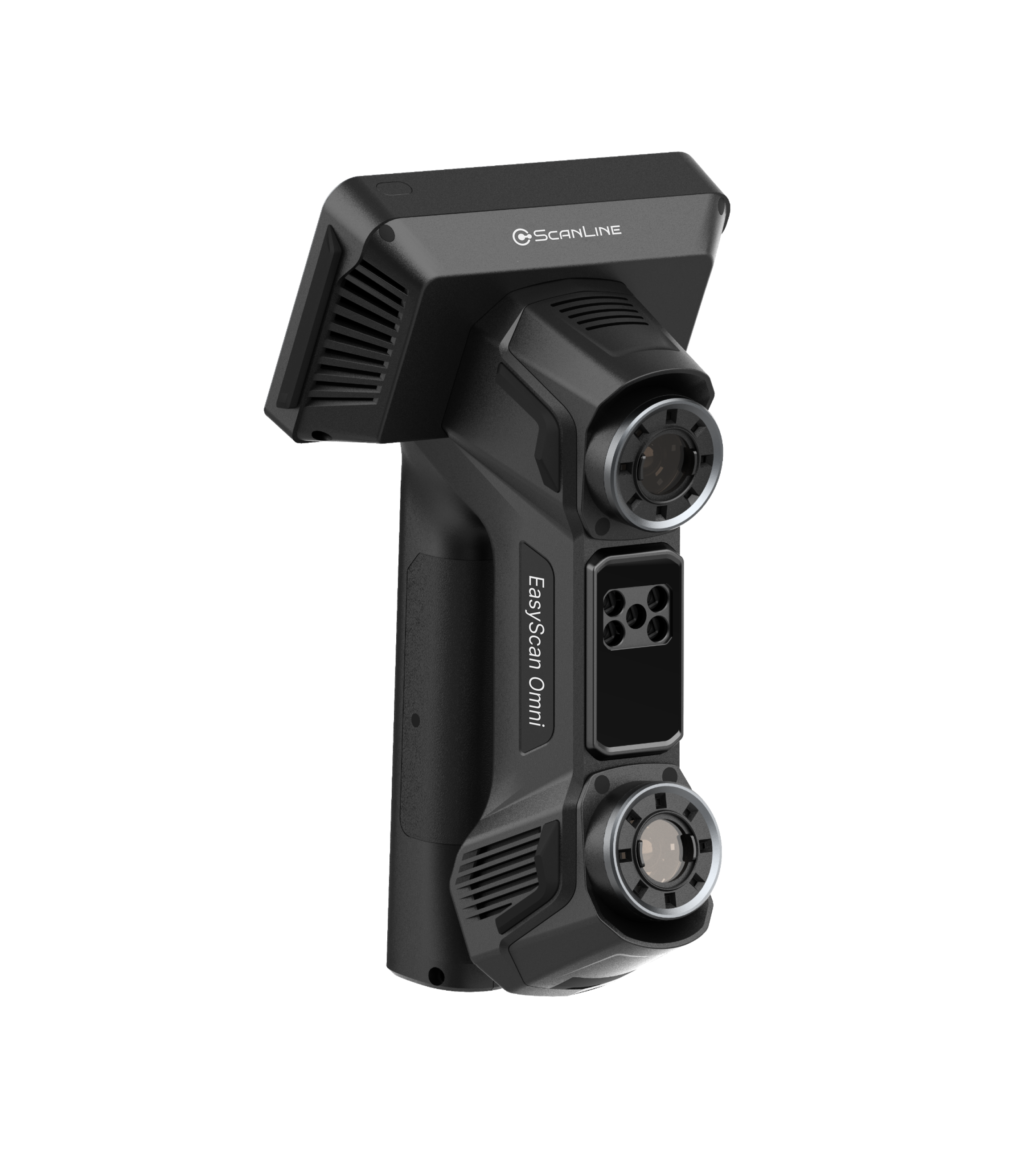

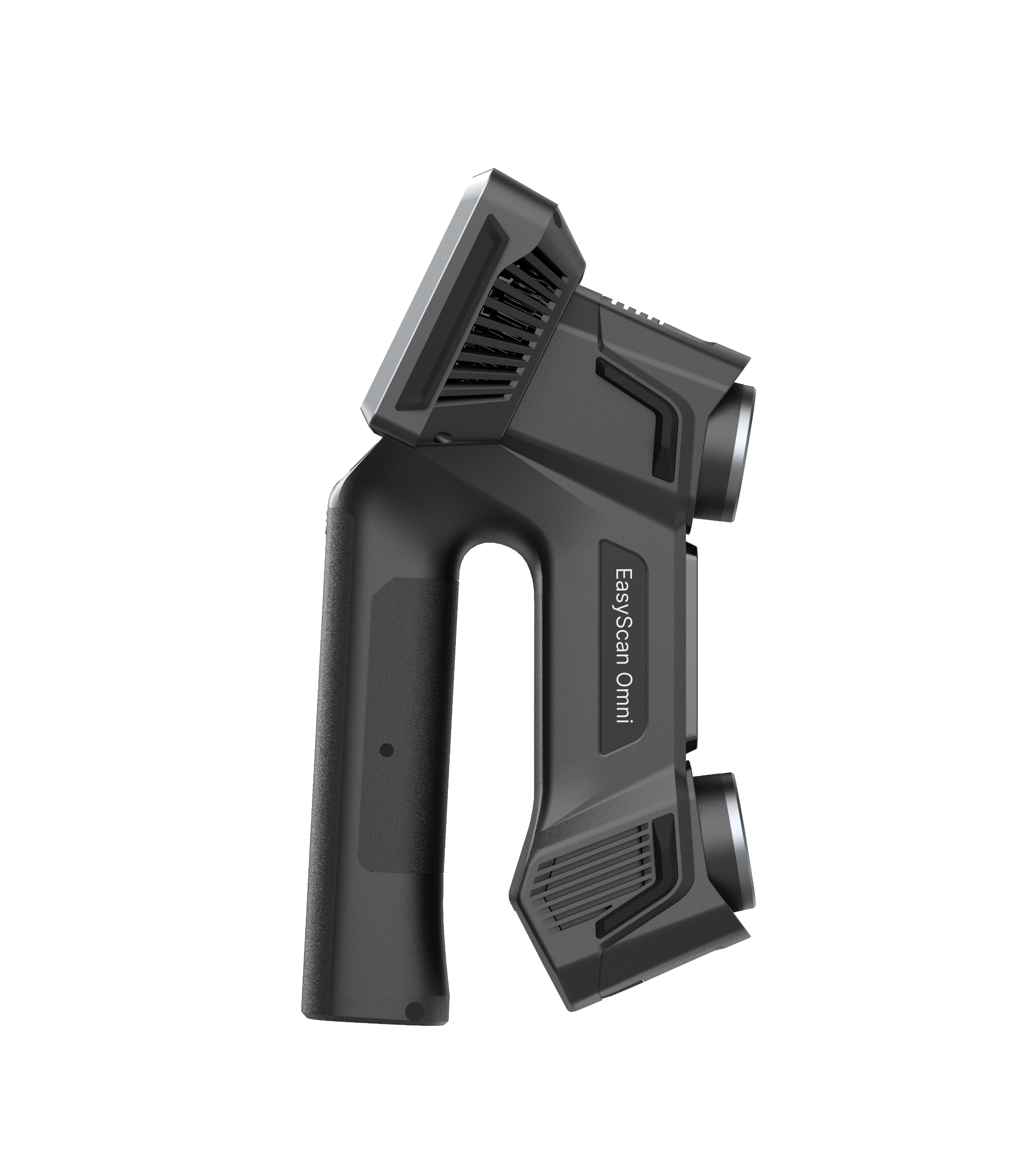

3D сканер ScanLine EasyScan Omni Lite

3D сканер ScanLine EasyScan Omni Lite - автономный беспроводной ручной 3D-сканер метрологического класса, предназначенный для высокоточного измерения, контроля геометрии, обратного проектирования и цифровизации промышленных деталей. Модель построена на той же аппаратной платформе, что и флагманский EasyScan Omni, и сочетает лазерное и инфракрасное сканирование, встроенную вычислительную систему и сенсорный экран. Благодаря автономной работе сканер способен выполнять захват и первичную обработку 3D-данных непосредственно на устройстве, без обязательного подключения к компьютеру. Omni Lite ориентирован прежде всего на предприятия, которым требуется мобильное метрологическое оборудование для контроля деталей непосредственно на производстве или в полевых условиях. Сканер подходит для машиностроения, автомобилестроения, авиастроения, энергетики, производства оснастки, контроля сварных конструкций и обратного проектирования.

Универсальность

ScanLine EasyScan Omni Lite объединяет технологии синего лазерного и инфракрасного VCSEL-сканирования, предлагая несколько режимов для работы с объектами разного размера и сложности. Высокоскоростной режим с 93 лазерными линиями позволяет быстро захватывать большие объёмы геометрии. Для получения более детализированных данных предусмотрен режим с 25 параллельными лазерными линиями, а одна лазерная линия используется для оцифровки глубоких отверстий, узких полостей и труднодоступных поднутрений. Инфракрасный режим обеспечивает быстрое сканирование без использования маркеров, что особенно удобно при работе с объектами, где их установка затруднена или нецелесообразна. Максимальная скорость достигает 7 619 000 точек/с, а диапазон разрешения составляет от 0,01 до 10 мм.

Особенности

• Полная мобильность: беспроводная конструкция обеспечивает свободу перемещения и позволяет выполнять измерения непосредственно на производственном участке.
• Высокая точность: точность до 0,014 мм в лазерном режиме подходит для задач точного контроля геометрии.
• Мультирежимное сканирование: несколько режимов позволяют эффективно работать с деталями разного размера и сложности.
• Автономная работа: аккумуляторы избавляют от необходимости постоянного подключения к внешнему источнику питания.

EasyScan Omni Lite обеспечивает точные и стабильные результаты измерений независимо от места проведения работ — на производственном участке, в лаборатории или на удалённом объекте. Мобильность и автономность делают сканер удобным инструментом для профессионального 3D-контроля в любых рабочих условиях.

Точность и производительность

ScanLine EasyScan Omni Lite сочетает высокую метрологическую точность и производительную обработку данных, позволяя быстро получать результаты контроля без компромиссов в качестве измерений. Точность достигает 0,014 + 0,023 мм/м в лазерном режиме, что обеспечивает стабильные и воспроизводимые результаты при повторных измерениях.

Высокопроизводительная вычислительная система обеспечивает быструю обработку 3D-данных непосредственно в процессе работы, сокращая время между сканированием объекта и получением результатов.

• Высокая точность — точные и воспроизводимые измерения для профессионального контроля геометрии.
• Быстрая обработка — оперативное преобразование полученных данных в результаты измерений.
• Стабильность результатов — сохранение качества измерений при повторных проверках.
• Производительность — сокращение времени выполнения контрольных операций.

Беспроводная работа

Питание и беспроводное подключение через док-станцию

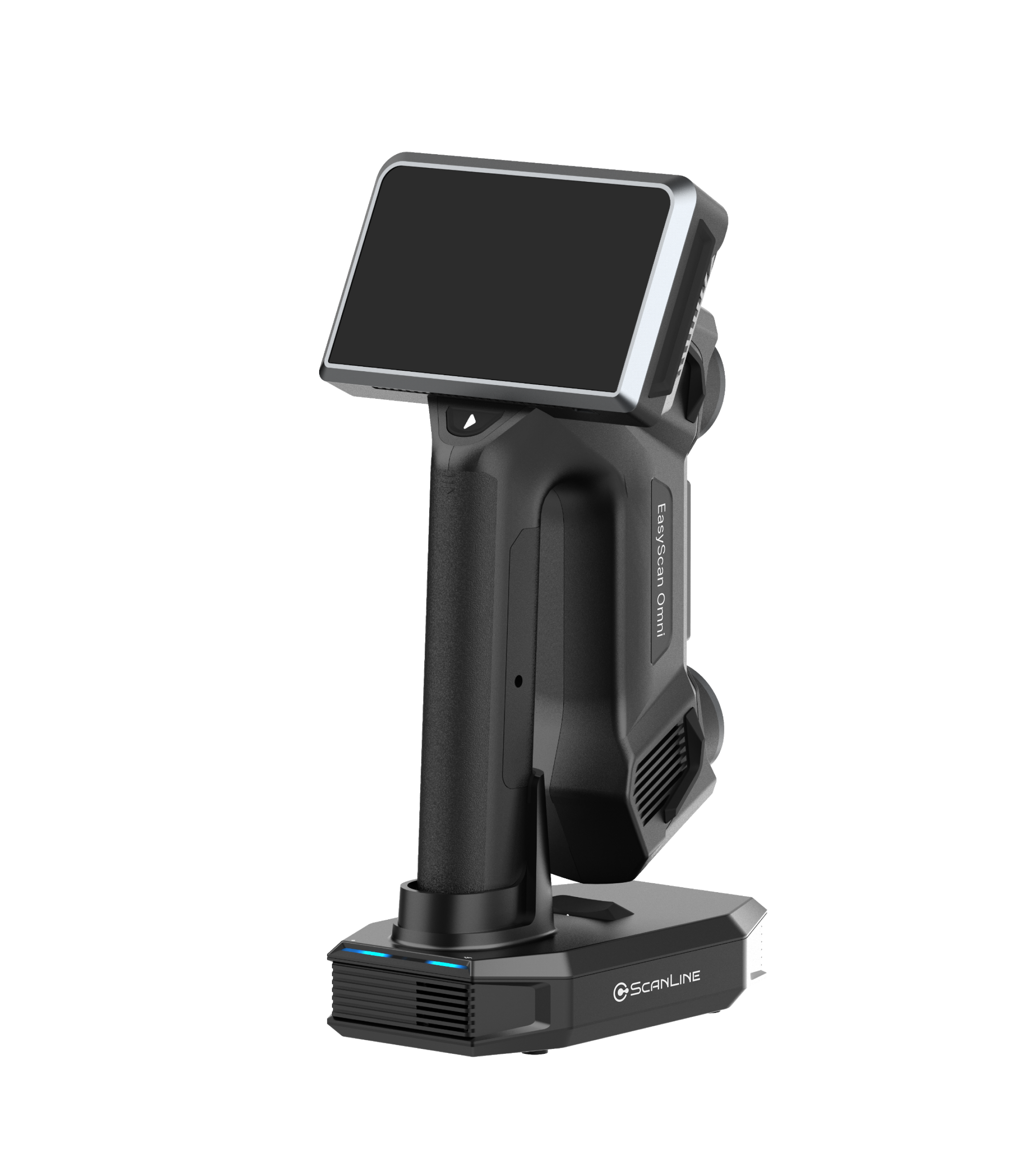

Док-станция EasyScan Omni Lite совмещает функции зарядной базы и центра беспроводного подключения сканера к рабочей системе. Она одновременно обеспечивает питание устройства и автоматическую настройку сетевого соединения, упрощая подготовку оборудования к работе и сокращая количество ручных операций.

Высокоскоростная зарядка позволяет быстро восполнять заряд аккумулятора и поддерживать сканер в готовности к проведению измерений. Это помогает сократить вынужденные паузы и обеспечивает удобство при длительной и интенсивной эксплуатации.

Док-станция также упрощает настройку беспроводного соединения. При первом подключении EasyScan Omni Lite система выполняет сопряжение и сохраняет параметры сети. В дальнейшем сканер автоматически устанавливает соединение при размещении в док-станции, поэтому повторная ручная настройка не требуется.

Таким образом, EasyScan Omni Lite выступает не только в качестве зарядной станции, но и как важный элемент беспроводной инфраструктуры сканера. Решение ускоряет развёртывание оборудования, упрощает подготовку к измерениям и позволяет оператору сосредоточиться на выполнении задач 3D-сканирования.

Режимы сканирования

EasyScan Omni Lite предлагает несколько специализированных режимов 3D-сканирования, позволяющих адаптировать процесс оцифровки под особенности объекта и конкретные измерительные задачи. Сочетание лазерной и инфракрасной технологий даёт возможность выбирать оптимальный режим с учётом требуемой скорости, детализации и сложности геометрии.

Высокоскоростной режим использует 93 лазерные линии для быстрого захвата геометрии. Он подходит для оперативного сканирования крупных деталей и конструкций, предварительных измерений и быстрого формирования общей 3D-модели.

Режим детального сканирования работает с 25 параллельными лазерными линиями и обеспечивает более высокую детализацию поверхности. Он оптимален для оцифровки мелких элементов и участков, где требуется точная передача геометрии.

Однолинейный режим предназначен для работы со сложными и труднодоступными участками. Использование одной лазерной линии позволяет сканировать глубокие отверстия, узкие пазы, карманы, полости и другие элементы, доступ к которым ограничен при использовании многолинейных режимов.

Инфракрасный режим обеспечивает быстрое сканирование без применения маркеров. Это сокращает время подготовки объекта и позволяет оперативно получать 3D-данные, особенно при работе с крупными объектами или поверхностями, на которых нанесение маркеров нежелательно.

Таким образом, EasyScan Omni Lite объединяет несколько технологий захвата в одном устройстве и позволяет гибко выбирать режим работы — от быстрого получения общей геометрии до детального сканирования небольших и труднодоступных элементов.

EasyScan Omni Lite подходит для различных отраслей, где требуется быстро получать точные 3D-данные непосредственно на месте выполнения работ. Мобильная конструкция, автономное питание и широкий выбор режимов сканирования позволяют использовать устройство как для оперативных измерений, так и для решения профессиональных задач контроля и проектирования.

В автомобильной промышленности сканер позволяет работать с различными типами поверхностей, включая тёмные и отражающие. Инфракрасный режим обеспечивает возможность сканирования без использования маркеров, упрощая подготовку автомобиля и отдельных компонентов к оцифровке.

В строительстве и при работе с тяжёлой техникой EasyScan Omni Lite можно применять для измерения крупногабаритных деталей, конструкций и сложных элементов непосредственно на рабочей площадке. Мобильный формат устройства позволяет проводить измерения без необходимости перемещения объекта в специально оборудованную зону.

В энергетике и тяжёлой промышленности беспроводное подключение, аккумуляторное питание и встроенный 5,5-дюймовый сенсорный экран обеспечивают автономную работу и удобное перемещение между рабочими зонами без постоянной привязки к кабелям и ноутбуку.

В машиностроении сканер подходит для высокоточной оцифровки деталей и узлов, контроля геометрии и качества изготовления, а также решения задач обратного проектирования.

Благодаря сочетанию мобильности, автономности и нескольких режимов сканирования EasyScan Omni Lite представляет собой универсальный инструмент для выполнения измерительных и инженерных задач непосредственно в производственных условиях.
