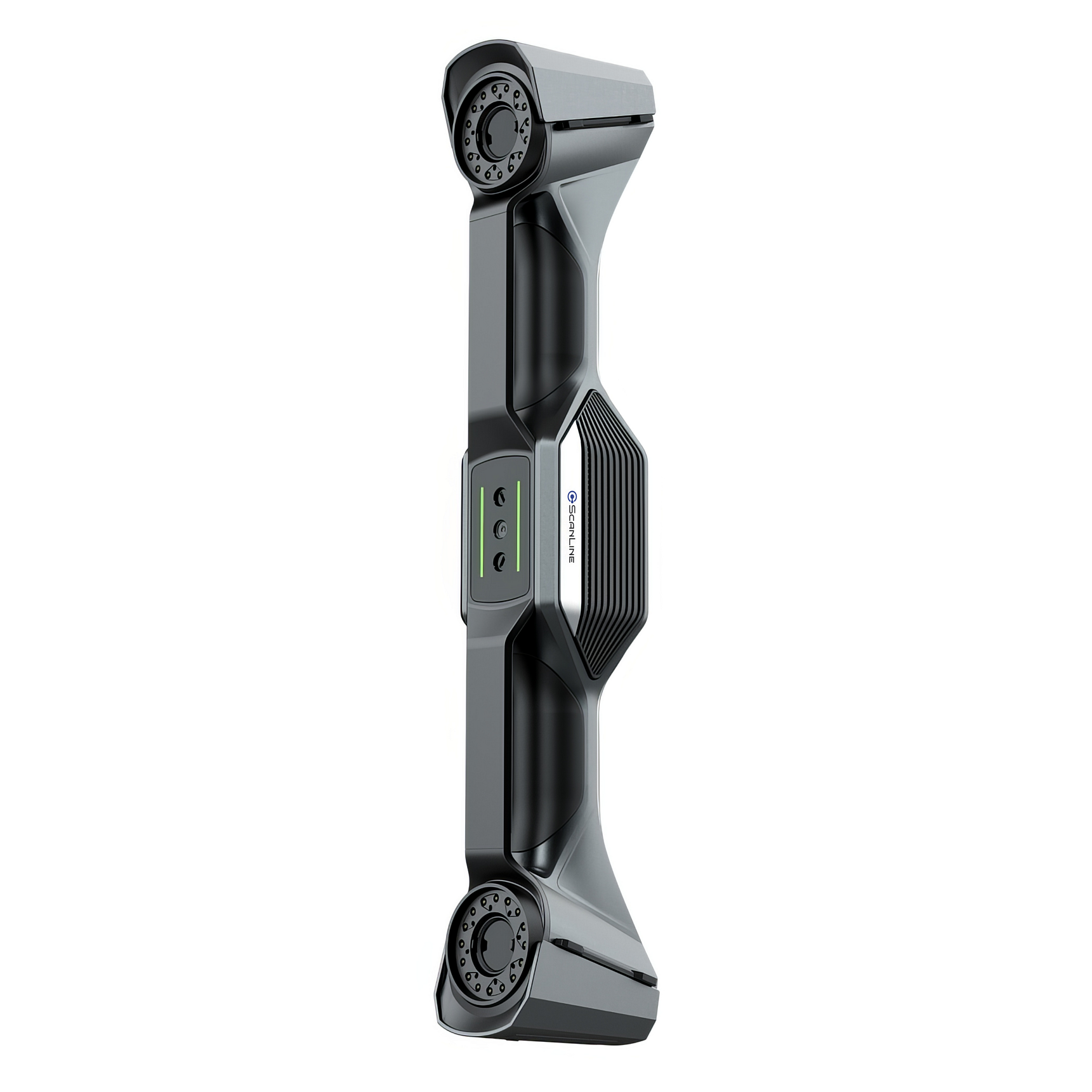

3D сканер ScanLine EasyScan UE ProNova+

ScanLine EasyScan UE ProNova+ — беспроводной промышленный лазерный 3D-сканер метрологического класса для оперативной и точной оцифровки крупногабаритных деталей, машин, транспортных средств и промышленного оборудования. Модель оснащена широким полем зрения до 2600 × 2200 мм, благодаря чему позволяет за один проход захватывать большие участки поверхности и сокращать время сканирования. Система использует 62 синие лазерные линии, обеспечивает скорость до 5,714,000 точек/с и поддерживает встроенную видеофотограмметрию VPG, которая помогает сохранять стабильность измерений при работе с крупными объектами.

Беспроводная конструкция EasyScan UE ProNova+ обеспечивает свободу перемещения вокруг крупногабаритных объектов, автомобилей и промышленного оборудования без ограничений со стороны кабеля. Встроенный вычислительный модуль обрабатывает данные непосредственно в процессе сканирования, а сменный аккумулятор позволяет продолжать работу без длительных перерывов на зарядку. Для проводной передачи данных предусмотрено оптоволоконное подключение к компьютеру. При весе всего 1,6 кг сканер удобен для продолжительных измерительных работ и снижает нагрузку на оператора.

Широкоформатное 3D-сканирование

Одно из ключевых преимуществ EasyScan UE ProNova+ — широкое поле зрения до 2,6×2,2 м. Оно позволяет за один проход захватывать значительные участки поверхности, сокращая необходимость в частых перемещениях сканера. Рабочая дистанция до 2600 мм даёт оператору возможность комфортно сканировать крупные детали и конструкции, включая автомобильные кузова, литые компоненты, строительную и горнодобывающую технику, промышленное оборудование, резервуары и другие объекты большого размера.

Широкое поле зрения дополняется высокой скоростью сбора данных. Система использует 62 лазерных линий и обеспечивает скорость сканирования до 5,714,000 точек/с, позволяя быстро формировать плотную трёхмерную модель крупных объектов и сокращать продолжительность измерительного цикла.

Три рабочих диапазона для разных задач

Несмотря на широкое поле зрения, EasyScan UE ProNova+ подходит не только для сканирования крупногабаритных объектов. Программное обеспечение предлагает три рабочих диапазона, которые можно выбирать в зависимости от размеров объекта и необходимой дистанции сканирования:

• Ближний диапазон — 300–800 мм: для работы с небольших расстояний и получения более детализированных данных.
• Стандартный диапазон — 600–1500 мм: универсальный режим для большинства измерительных задач.
• Дальний диапазон — 1200–2600 мм: для быстрого захвата крупных объектов с увеличенной рабочей дистанции.

Такая система диапазонов позволяет использовать один сканер для детальной оцифровки отдельных участков и работы с крупногабаритными конструкциями. Встроенный визуальный индикатор помогает оператору поддерживать оптимальную дистанцию во время сканирования.

62 синих лазерных линий

EasyScan UE ProNova+ использует синий лазер для бесконтактного получения геометрических данных с поверхности объекта. В высокоскоростном широкоформатном режиме одновременно работают 62 лазерные линии, обеспечивая быстрый захват больших участков поверхности. Такая технология подходит для оцифровки промышленных деталей и конструкций сложной формы.

Сканер рассчитан на работу с различными типами поверхностей, включая обычные, тёмные и отражающие материалы. Благодаря этому EasyScan UE ProNova+ можно применять для контроля металлических деталей, окрашенных поверхностей, литых компонентов и других изделий промышленного назначения.

Встроенная видеофотограмметрия VPG

EasyScan UE ProNova+ оснащён встроенной видеофотограмметрией VPG, которая позволяет выполнять широкоформатные измерения без использования кодированных фотограмметрических маркеров. Технология фиксирует пространственные взаимосвязи между участками объекта и формирует глобальную систему отсчёта для последующего сканирования.

Заявленная объёмная точность при использовании VPG составляет 0,06 + 0,012 мм/м, а максимальная рабочая дистанция достигает 3,5 м. Это особенно удобно при оцифровке крупногабаритных деталей и конструкций, когда требуется сохранять геометрическую стабильность на значительном измерительном объёме.

Встроенная технология VPG позволяет выполнять фотограмметрию без предварительного нанесения кодированных меток, что упрощает подготовку крупногабаритных объектов и сокращает время перед началом измерений. При необходимости EasyScan UE ProNova+ поддерживает и традиционное маркерное сканирование: в программном обеспечении доступны маркеры диаметром 6 и 12 мм, которые можно выбирать в зависимости от особенностей измерительной задачи. Таким образом, сканер подходит как для быстрого бесконтактного захвата крупных объектов с использованием VPG, так и для измерений с опорными маркерами, когда такой способ позиционирования предпочтителен.

Метрологическая точность

Заявленная точность EasyScan UE ProNova+ составляет 0,06 мм, а объёмная точность при использовании видеофотограмметрии VPG — 0,06 + 0,012 мм/м. Благодаря этому сканер подходит не только для визуализации и создания цифровых моделей, но и для промышленного контроля размеров и геометрии. При работе с крупногабаритными деталями важна не только локальная точность отдельных участков, но и сохранение геометрической стабильности во всём измерительном объёме. Сочетание широкого поля зрения и технологии VPG помогает контролировать глобальную геометрию объекта и получать стабильные результаты при измерении деталей значительного размера.

Регулируемое разрешение

ScanLine EasyScan UE ProNova+ позволяет настраивать расстояние между точками в программном обеспечении в зависимости от требований конкретной задачи. Заявленный диапазон разрешения составляет 0,5–10 мм: для крупногабаритных объектов можно увеличить шаг для ускорения сбора данных, а при работе с детализированными участками использовать более плотное сканирование.

Программное обеспечение также поддерживает функцию интеллектуального разрешения, которая автоматически регулирует плотность данных с учётом кривизны поверхности. На относительно ровных участках количество точек может уменьшаться, тогда как зоны со сложной геометрией сканируются с большей плотностью. Это помогает оптимизировать объём получаемых данных, сохраняя необходимую детализацию в ключевых областях.

Беспроводная работа

ScanLine EasyScan UE ProNova+ рассчитан на работу непосредственно на производственных объектах: беспроводной режим позволяет свободно перемещаться вокруг крупногабаритных деталей и оборудования, а встроенные вычислительные модули обрабатывают данные в процессе сканирования. Сменный аккумулятор обеспечивает около 1 часа автономной работы, после чего его можно заменить на заряженный и продолжить измерения без длительной паузы.

Если требуется максимально стабильное соединение с рабочей станцией, EasyScan UE ProNova+ можно использовать в проводном режиме через оптоволоконное подключение.

Компактный и лёгкий корпус

EasyScan UE ProNova+ весит всего 1,6 кг, поэтому его удобно удерживать в руках во время продолжительных измерений и свободно перемещаться вокруг объекта. Сочетание небольшого веса, беспроводной передачи данных и автономного питания делает сканер удобным для выездной метрологии, контроля оборудования непосредственно на производстве и обследования крупногабаритных объектов, которые невозможно переместить в измерительную лабораторию.

ScanLine EasyScan UE ProNova+ сочетает широкое поле зрения и мобильность ручного промышленного 3D-сканера. Поле зрения до 2600 × 2200 мм, 62 лазерные линии, скорость до 5 714 000 точек/с, встроенная VPG-фотограмметрия и точность до 0,06 мм позволяют эффективно оцифровывать крупные объекты, сокращая количество проходов. Беспроводная работа, сменный аккумулятор и вес 1,6 кг обеспечивают мобильность при выездных измерениях, а оптоволоконное подключение позволяет использовать сканер в стационарных измерительных комплексах.

Внесен в Государственный реестр средств измерений РФ

3D-сканер ScanLine EasyScan UE ProNova+ относится к утвержденному типу средств измерений, внесенному в Государственный реестр средств измерений Российской Федерации (ГРСИ). Это подтверждает, что оборудование прошло необходимые метрологические испытания, а его точностные характеристики официально подтверждены в установленном законодательством порядке.
