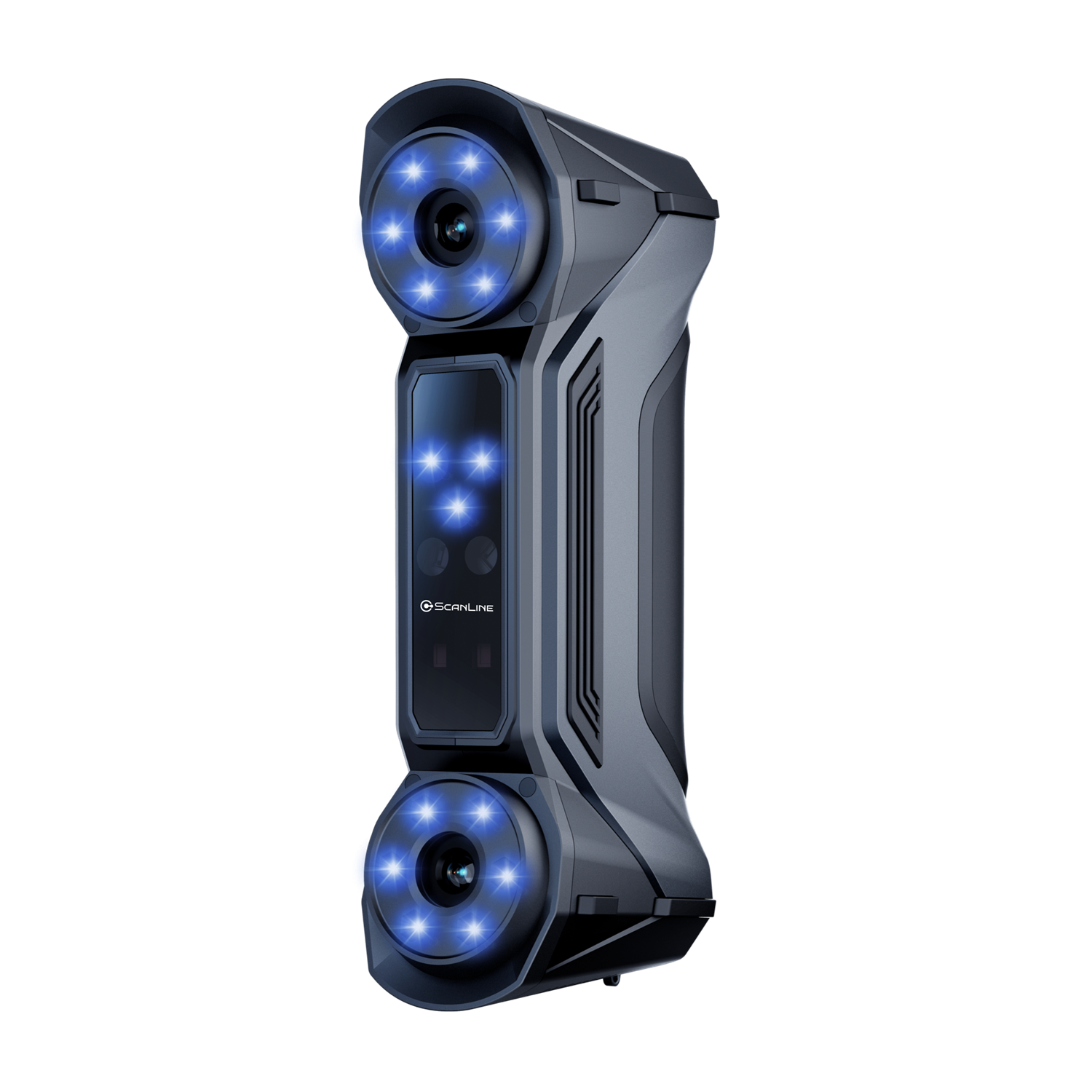

3D-сканер ScanLine EasyScan Combo+ W

ScanLine EasyScan Combo+ W - компактный беспроводной 3D-сканер метрологического класса с гибридной системой освещения, сочетающей синий лазер и инфракрасный VCSEL. Модель предназначена для промышленного контроля, измерения геометрии, обратного проектирования и цифровизации деталей разных размеров. По сравнению с предыдущей версией EasyScan Combo+, беспроводная модификация получила поддержку Wi-Fi 7, встроенную видеофотограмметрию VPG, увеличенное количество лазерных линий и повышенную скорость сканирования.

Беспроводной

EasyScan Combo+ W поддерживает беспроводную передачу данных по Wi-Fi 7, позволяя работать без постоянного подключения к компьютеру кабелем. Технология подавления помех обеспечивает стабильный обмен данными, а оператор получает больше свободы при перемещении вокруг объекта. Такой формат особенно удобен при сканировании крупных деталей, работе в труднодоступных местах и непосредственно на производственном участке. Беспроводное соединение отвечает только за передачу данных и не влияет на заявленные метрологические характеристики сканера. При необходимости устройство можно использовать и в проводном режиме.

Три лазерных режима для разных задач

93 лазерных линии для быстрого сканирования. Режим предназначен для быстрого захвата крупных и средних объектов, когда требуется высокая производительность без потери точности. Максимальная скорость достигает 9,106,000 точек/с, что позволяет быстро получать плотное облако точек при сканировании кузовных элементов, промышленных деталей, оснастки и других объектов.

25 параллельных лазерных линий для детального сканирования позволяют повысить детализацию при переходе от общего сканирования к отдельным зонам детали.

Одна лазерная линия для работы с глубокими отверстиями, выемками и другими труднодоступными участками.

Инфракрасное сканирование без маркеров

Второй источник света ScanLine EasyScan Combo+ W — инфракрасный VCSEL. Он используется для быстрого сканирования объектов без нанесения маркеров.

Встроенная видеофотограмметрия (опция)

EasyScan Combo+ W оснащён встроенной технологией видеофотограмметрии, которая повышает стабильность пространственных измерений при работе с крупными объектами. В процессе сканирования система отслеживает положение опорных маркеров, помогая снизить накопление погрешности и сохранить точность на больших площадях. Технология позволяет выполнять крупноформатные измерения без использования кодированных маркеров. Для контроля пространственной точности предусмотрены калибровочные масштабные линейки (приобретаются отдельно), используемые при работе с крупногабаритными деталями.

Компактный и легкий

При массе всего 550 г EasyScan Combo+ W удобен для продолжительного ручного сканирования. Небольшой вес снижает нагрузку на оператора и позволяет свободно перемещаться вокруг крупногабаритных деталей во время длительных измерений.

2 часа работы от одного аккумулятора

В комплект входят три перезаряжаемых аккумулятора, каждый из которых обеспечивает до 2 часов непрерывного сканирования. Быстрозарядная док-станция позволяет одновременно заряжать два аккумулятора, пока третий используется в сканере. Такая схема обеспечивает длительную работу с минимальными перерывами на замену и зарядку батарей. При необходимости сканер также можно питать напрямую через кабель или от внешнего аккумулятора.

Распознавание элементов с помощью ИИ

EasyScan Combo+ W поддерживает интеллектуальное распознавание геометрических элементов и автоматически определяет их границы. Система помогает быстро выявлять и измерять круглые и прямоугольные отверстия, а также пазы. Функция ускоряет проведение метрологического анализа и особенно удобна при контроле деталей со множеством однотипных геометрических элементов.

Области применения

ScanLine EasyScan Combo+ W предназначен для промышленного 3D-контроля, измерения геометрии и обратного проектирования деталей малого, среднего и крупного размера. Сканер подходит для контроля кузовных элементов и листового металла, измерения отверстий и поверхностных отклонений, инспекции промышленного оборудования и отливок, а также выявления деформаций и повреждений крупногабаритных деталей. Беспроводной режим работы, гибридная система освещения, технология VPG и возможность сканирования без маркеров позволяют использовать устройство в автомобилестроении, машиностроении, тяжелой промышленности, энергетике, производстве транспортного оборудования и других производственных сферах.
